Gigabyte HD 7870 OC WF 3x 2GB DDR5

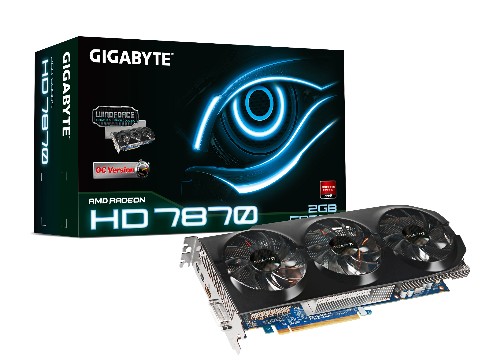

Model 7870 w wykonaniu Firmy Gigabyte również dotarł do nas w pudełku zastępczym, więc o jego wyglądzie i akcesoriach nie możemy wiele napisać 😉

 Wygląd karty

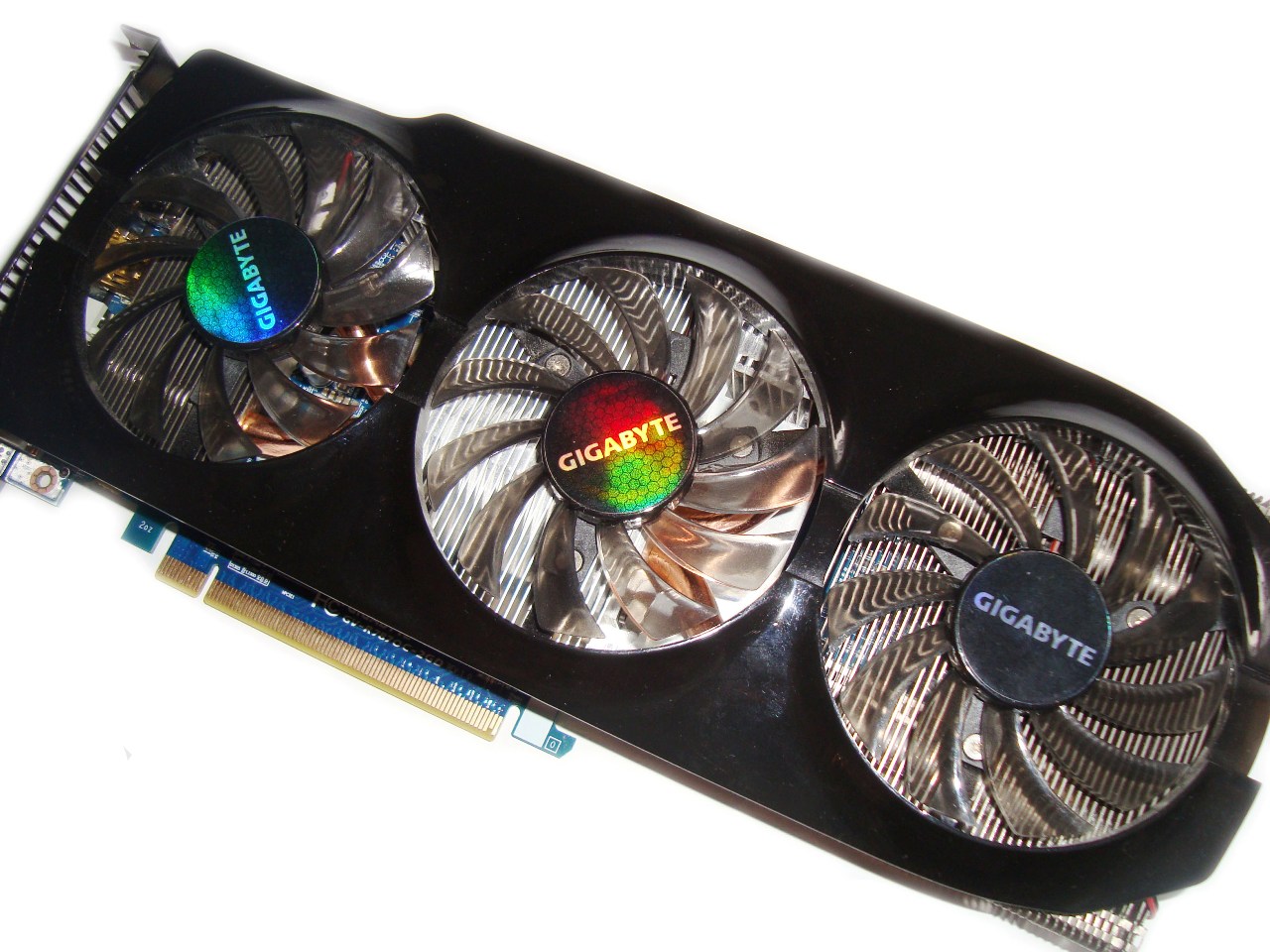

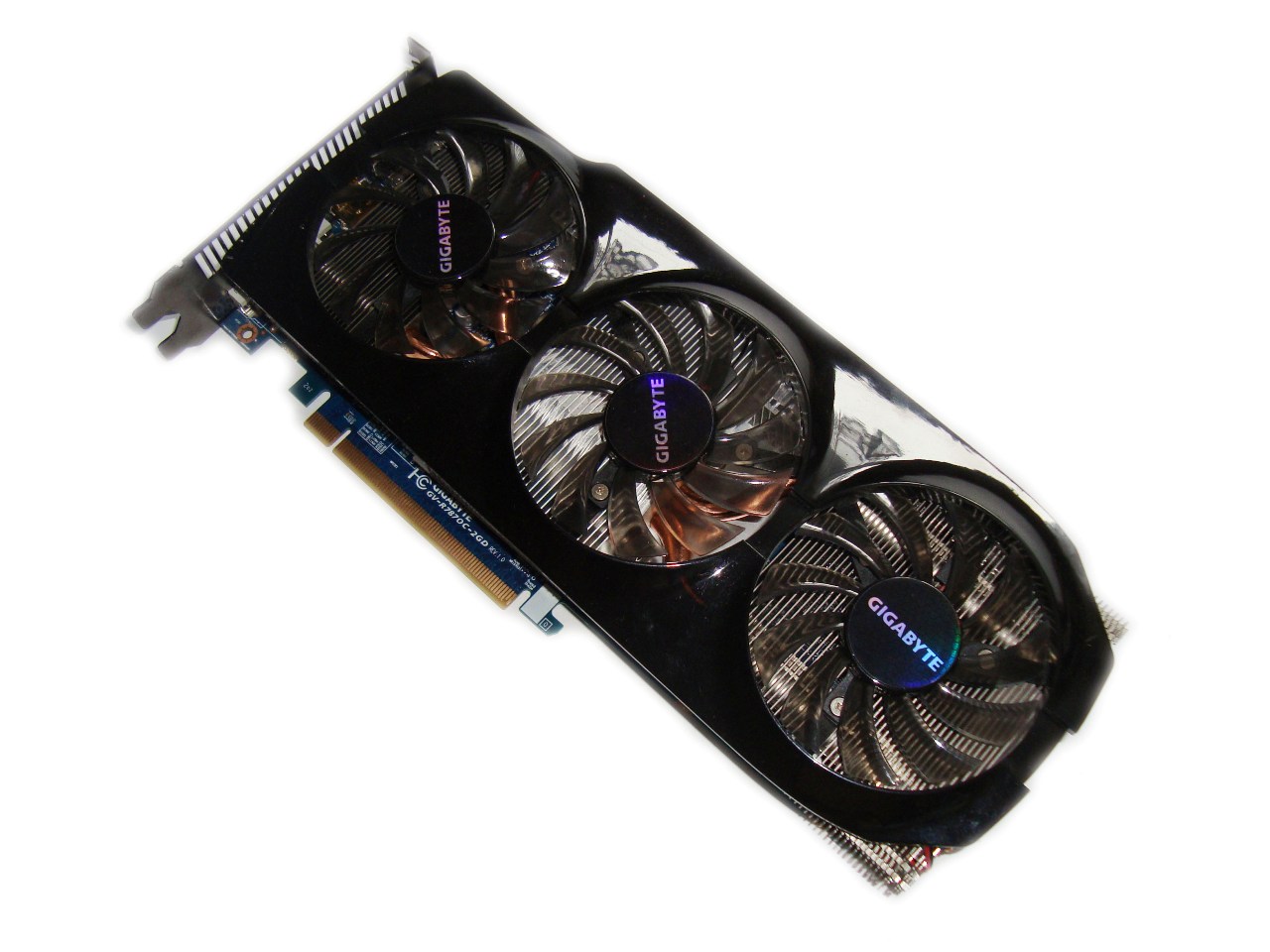

Akcelerator Gigabyte HD 7870 OC WF 3x 2GB DDR5 oparty jest o referencyjną płytkę PCB koloru niebieskiego. Za zasilanie karty odpowiada sekcja zasilania w układzie 5+2 gdzie pięć faz odpowiada za zasilanie rdzenia graficznego, a dwie zajmują się „napędzaniem” pamięci VRAM. Prawie cały laminat karty przykrywa czarna plastikowa osłona wchodząca w skład zastosowanego tutaj autorskiego systemu chłodzenia WF 3x.

Karta zajmuje dwa sloty na płycie głównej, a za jej zasilanie odpowiadają dwa złącza 6-pin. W górnej lewej części laminatu znajduje się jedno złącze CrossFire, które umożliwia połączenia dwóch takich samych GPU. Producent zastosował tutaj ciekawą metalową listwę usztywniającą PCB na której znajdziemy ładnie wkomponowane logo producenta.

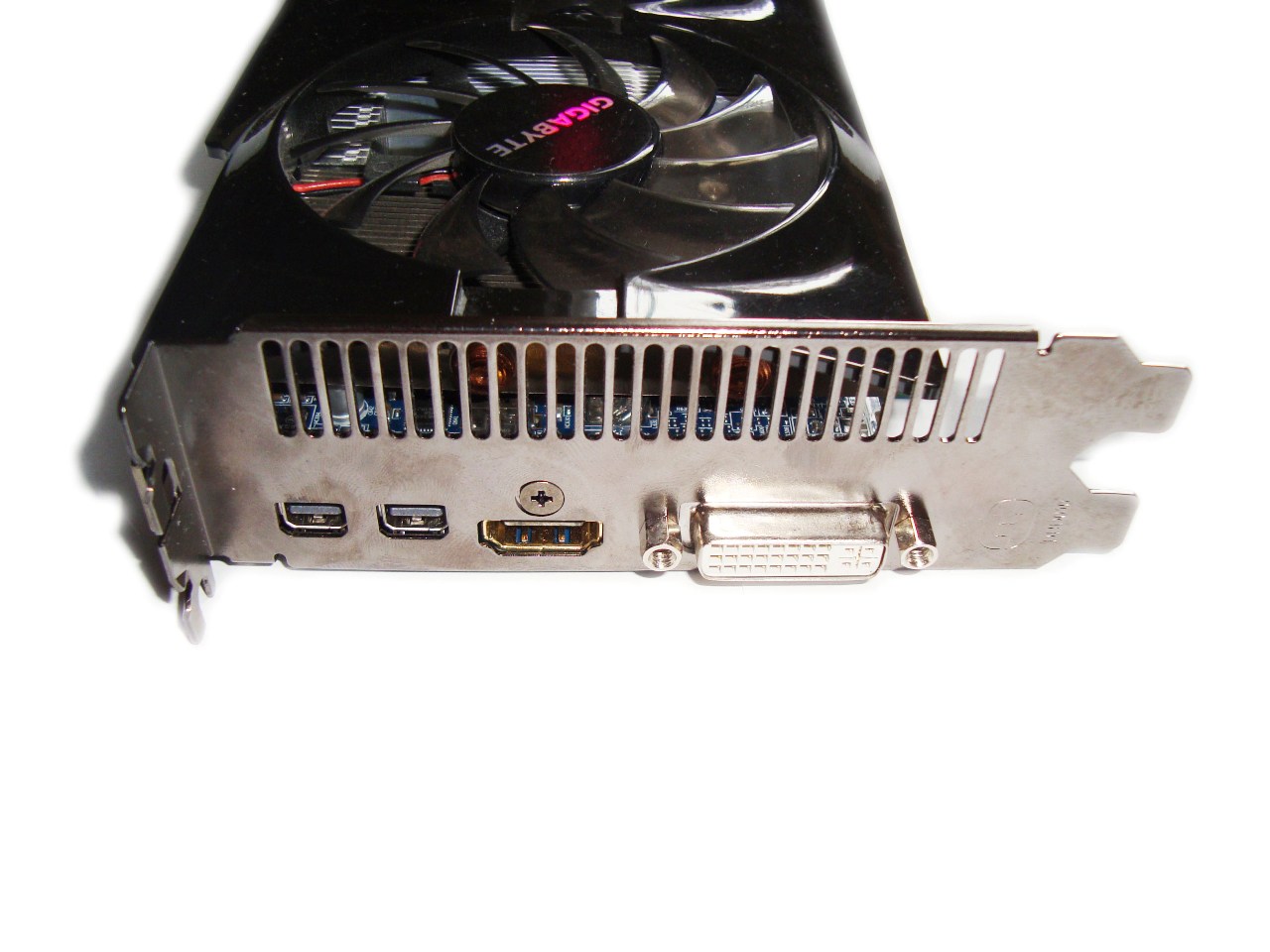

Na śledziu karty znajdziemy pięć wyjść obrazu: DVI,HDMI i dwa mini Display Port.

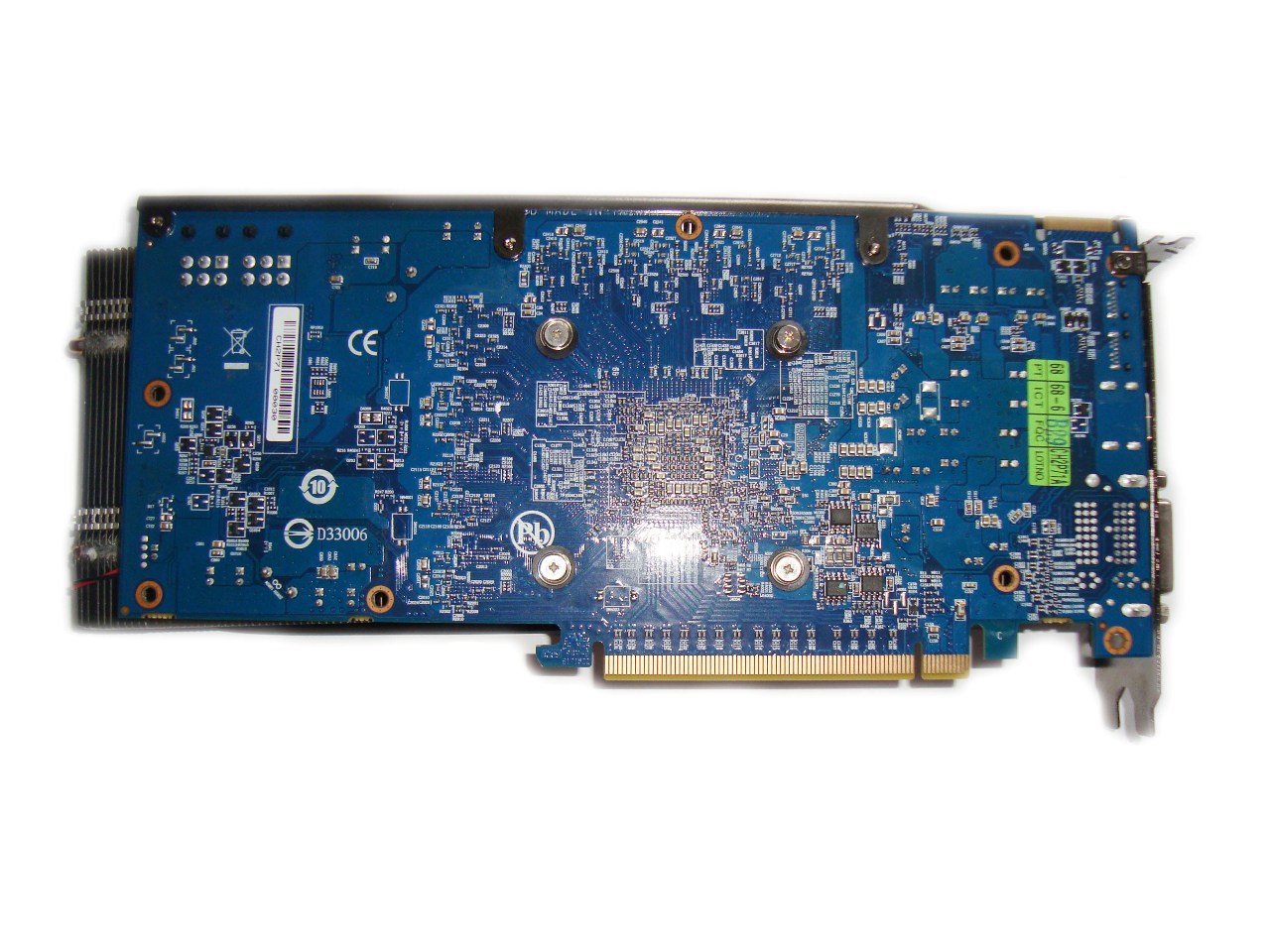

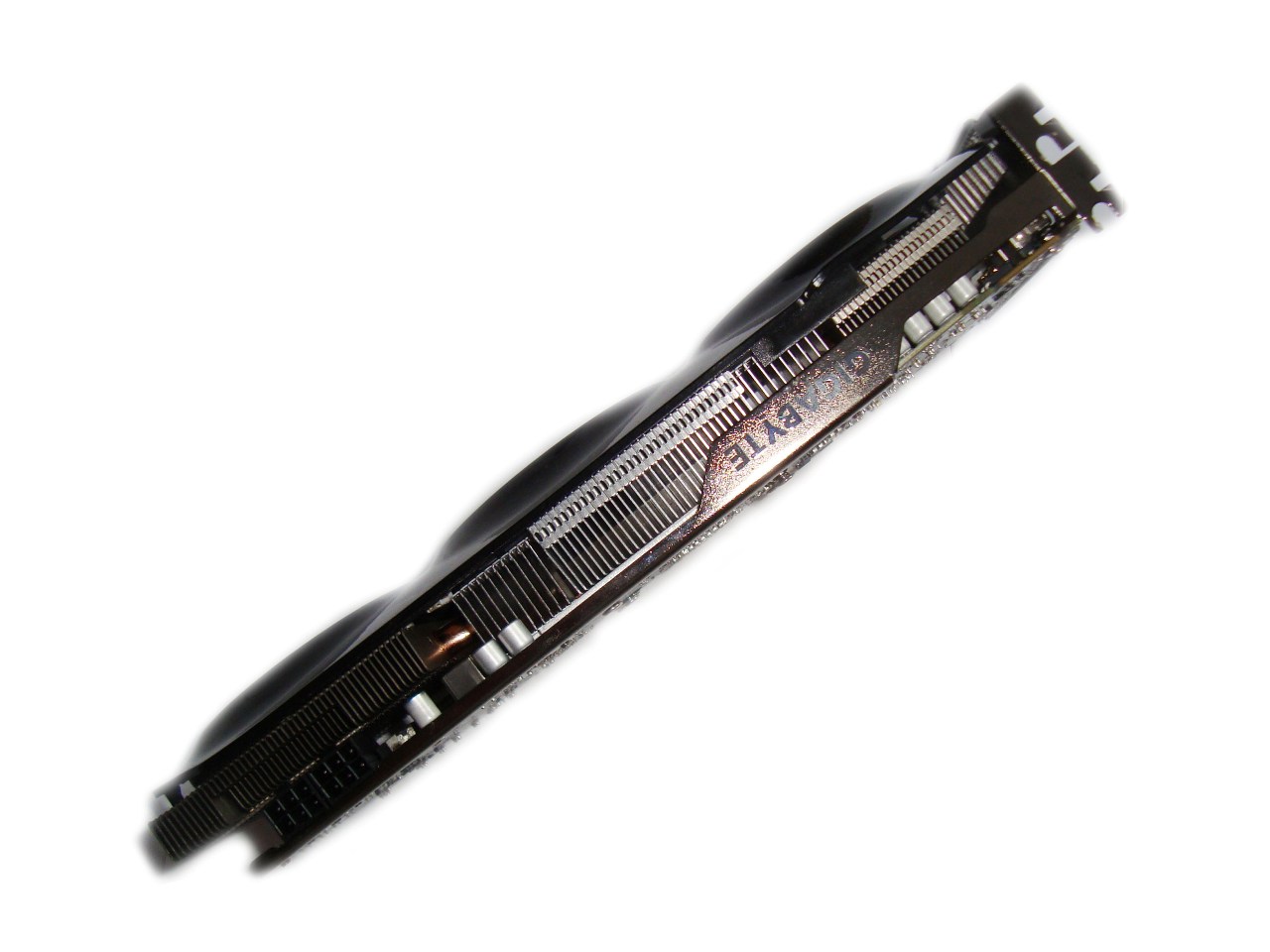

Karta ma długość 265mm, na spodniej części laminatu nie znajdziemy zbyt dużo elektroniki, ponieważ jej większość znajduje się na wierzchniej części.

System chłodzenia Gigabyte Windforce 3x

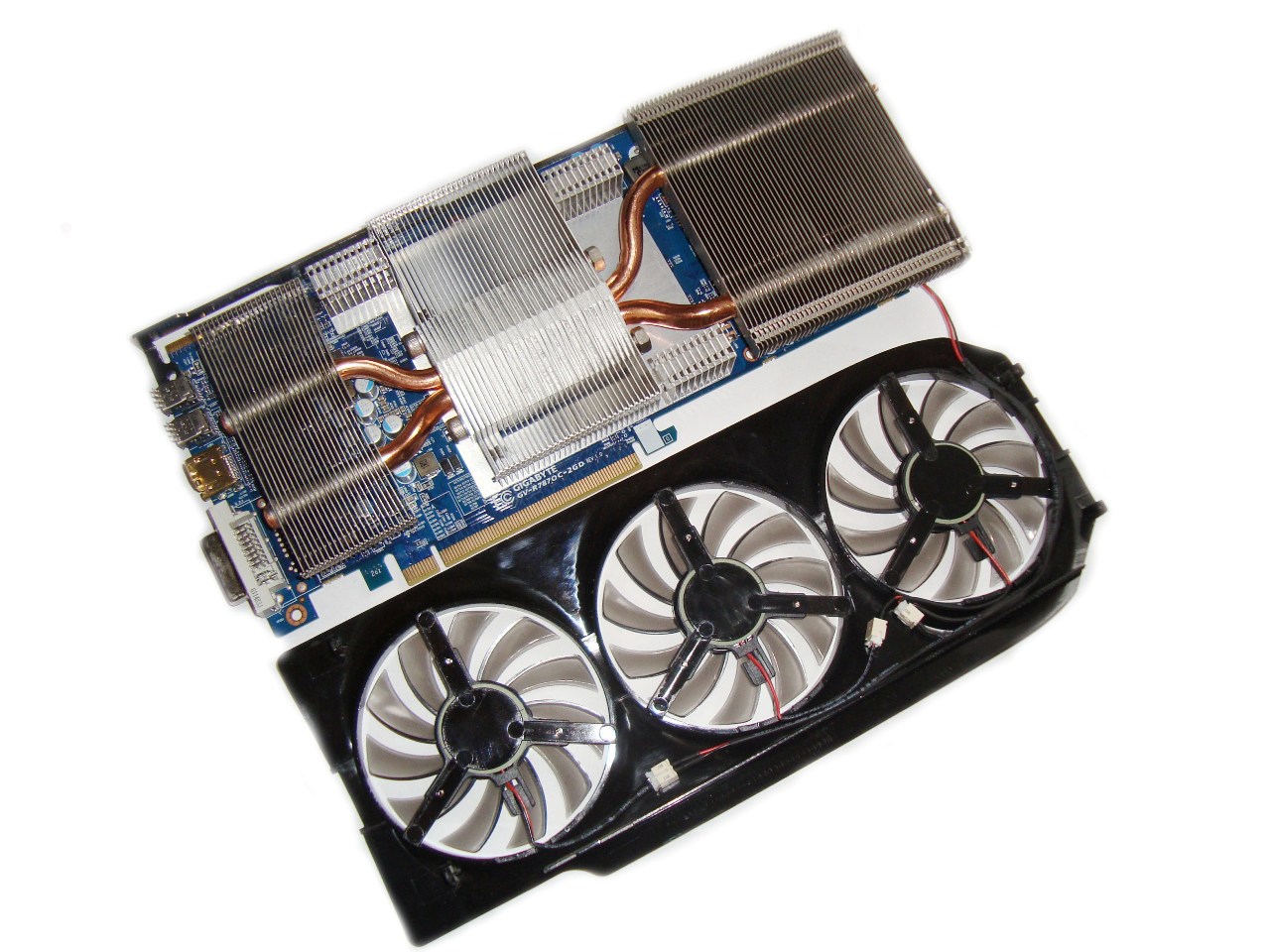

Autorski system chłodzenia na karcie graficznej Gigabyte HD 7870 OC WF 3x 2GB DDR5 składa się z plastikowej czarnej osłony oraz trzech 7,5 cm wentylatorów, które posiadają po 11 specjalnie wyprofilowanych łopatek.

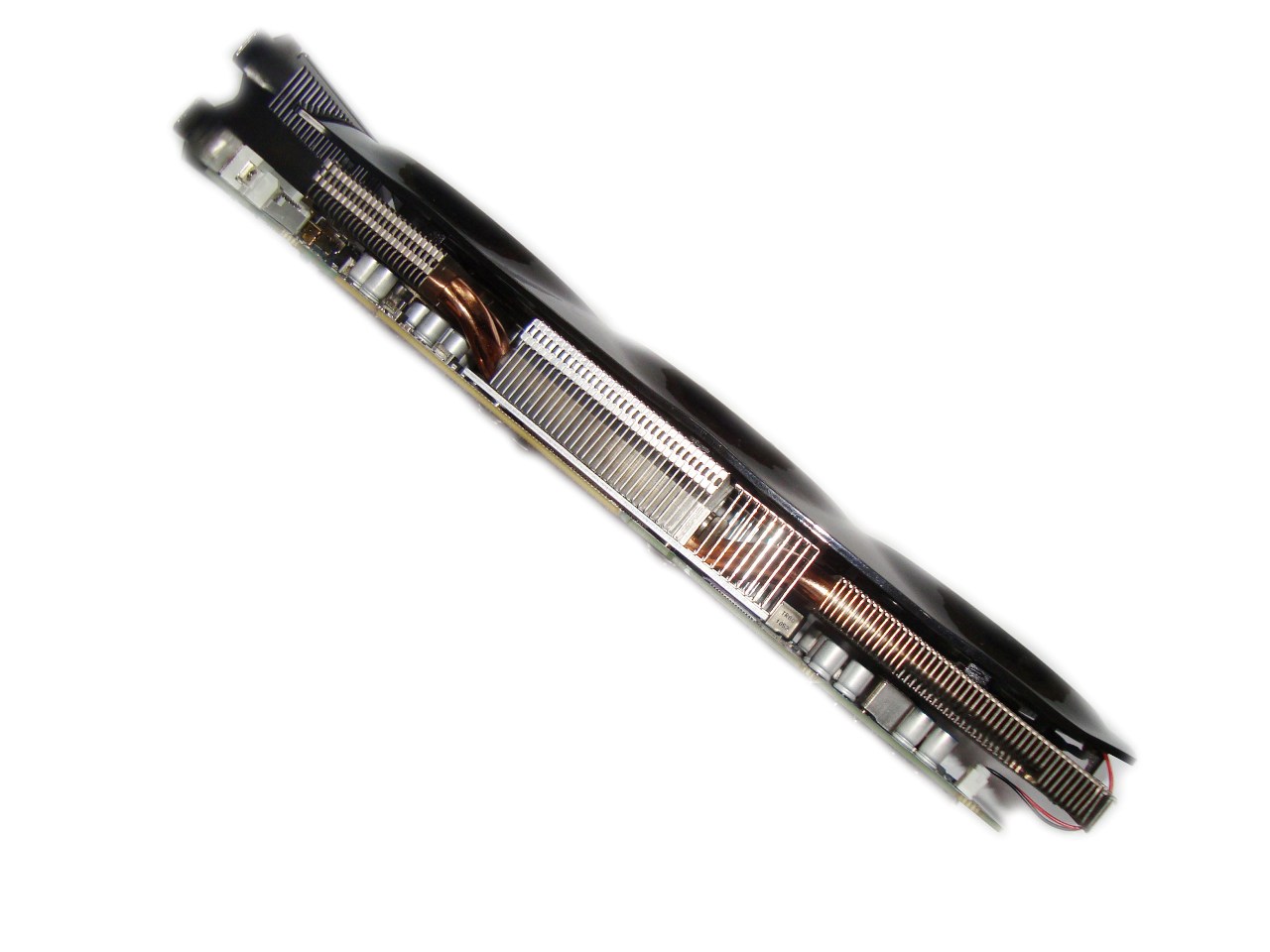

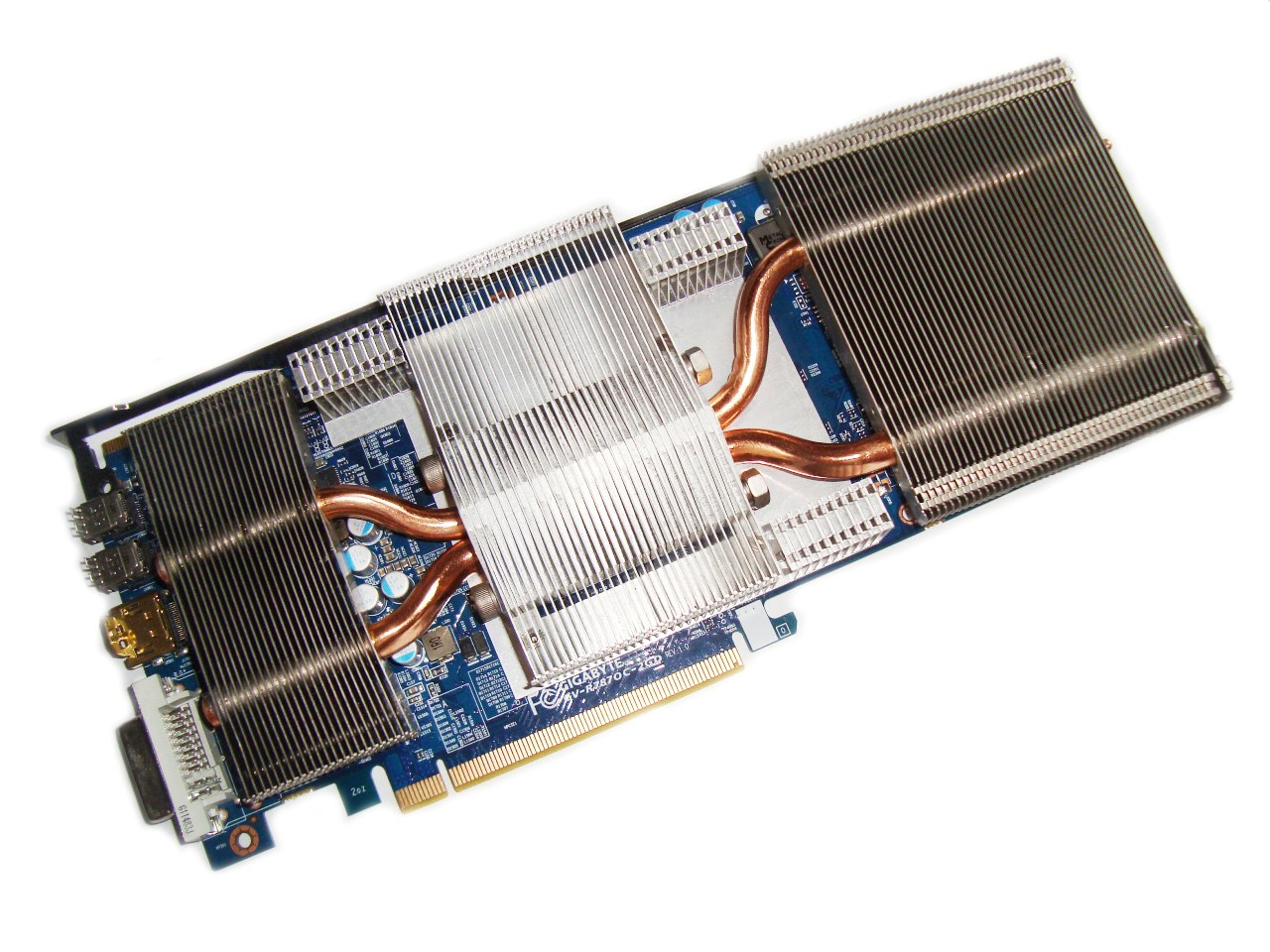

Ostatnim elementem chłodzenia jest aluminiowy radiator, którego pod względem konstrukcyjnym możemy podzielić na trzy części. Najmniejsza jego część (po lewej stronie) składa się z 23 aluminiowych finów, środkowa z 31 a największa po prawej stronie z aż 48 aluminiowych żeberek, całość połączona jest za pomocą dwóch 8mm rurek cieplnych. Ciepłowody nie mają bezpośredniego kontaktu z rdzeniem GPU producent zastosował tu miedzianą podstawę, która przekazuje ciepło z rdzenia na hot-pipe. Warto wspomnieć, że zastosowane tutaj autorskie chłodzenie, ma bezpośredni kontakt z rdzeniem jak i z pamięciami karty, więc obydwa elementy są należycie chłodzone.

Specyfikacja karty przedstawia się następująco:

•     Rdzeń graficzny został wykonany w procesie 28nm i jego taktowanie wynosi 1100MHz.
•     GPU posiada 1280 procesorów strumieniowych, 32 jednostki resteryzujące i 80 jednostki teksturujące.
•     Karta posiada 2 GB Pamięci GDDR5, która pracuje z częstotliwością 1250MHz na 256 bitowej szynie pamięci.
•     Fabrycznie podkręcona, referencyjna płytka PCB (sekcja zasilnia 5+2) oraz autorski system chłodzenia WF 3X.

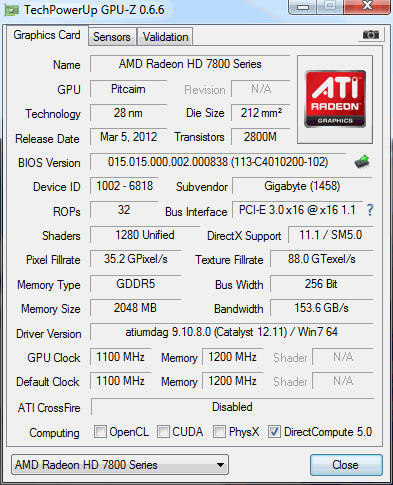

Fotka z GPU-Z:

 Temperatury oraz kultura pracy (bez OC)

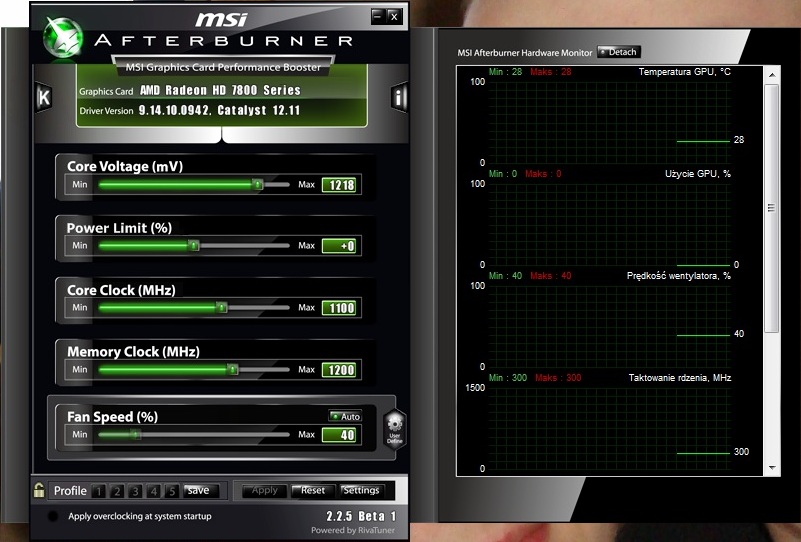

Podczas spoczynku rdzeń rozgrzewa się do 28 stopni. Kultura pracy układu chłodzenia jest dobra chodź nie tak bardzo jak na karcie Sapphire podczas spoczynku, ale akcelerator od Gigabyte nie ma się czego wstydzić. Subiektywnie po głębszym wsłuchaniu się wypada nieznacznie gorzej.

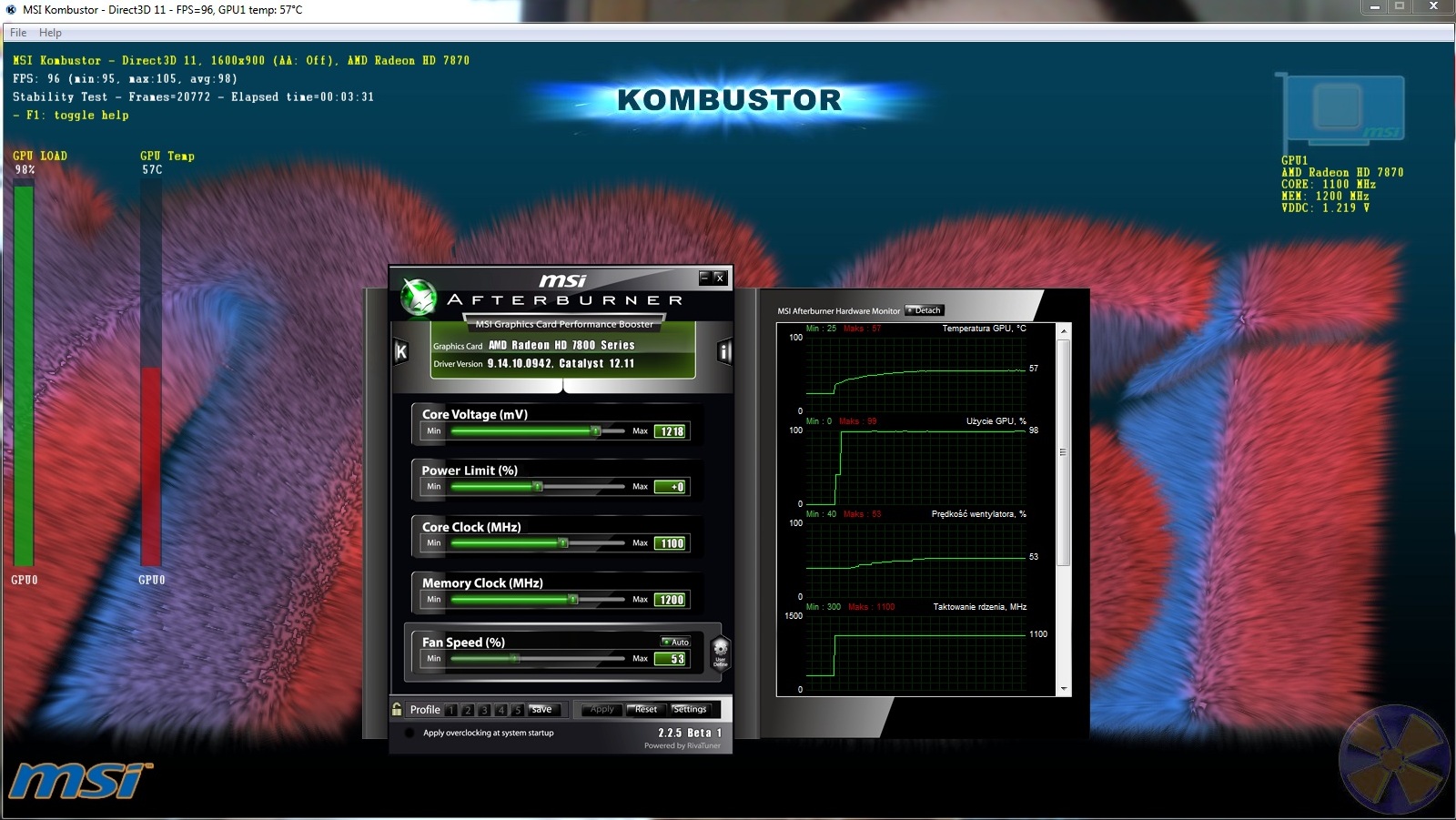

57 stopni podczas obciążenia to wynik mówiący sam za siebie! Chłodzenie w wykonaniu Gigabyte (WF3) jest najbardziej wydajnym coolerem w teście (z pośród kart 7870), pod względem kultury pracy też nie mamy się do czego przyczepić. Szum powietrza pod obciążeniem jest delikatnie większy niż w spoczynku, ale jak najbardziej jest akceptowalny.
