Test Thermaltake Armor Revo
Zalety
+ Dużo miejsca dla kart graficznych i coolerów CPU
+ Beznarzędziowy montaż kart rozszerzeń, napędów optycznych i dysków HDD(3,5")
+ Cztery wentylatory w zestawie (w tym trzy 200mm!)
+ Przewiewna konstrukcja
+ Bogaty panel I/O (kontroler obrotów, 2x USB 3.0, 2x USB 2.0 i E-SATA)
+ Możliwość ułożenia i schowania okablowania
+ Wszechobecne filtry przeciwkurzowe
+ Zatoka hot-swap dla dysków 2,5/3,5” SSD/HDD
+ Duży otwór w tacce montażowej służący do montażu chłodzenia CPU
+ Akcesoria (EPS 4/8Pin)
+ Okno z pleksi oraz aluminiowe "skrzydła" nadają Armor Revo niepowtarzalnego wyglądu;)
Wady
Montaż podzespołów Montaż podzespołów w obudowie Thermaltake Armor Revo zaczynamy od przygotowania dysków HDD/SDD do montażu. W tym celu montujemy je do sanek oraz wkładamy je w koszyk na swoje miejsce. Potem przykręcamy dystanse w odpowiednie miejsca na tacce montażowej oraz mocujemy zaślepkę tylnych portów. Następnym krokiem jest umieszczenie płyty na swoim miejscu i przykręcenie jej […]
Montaż podzespołów

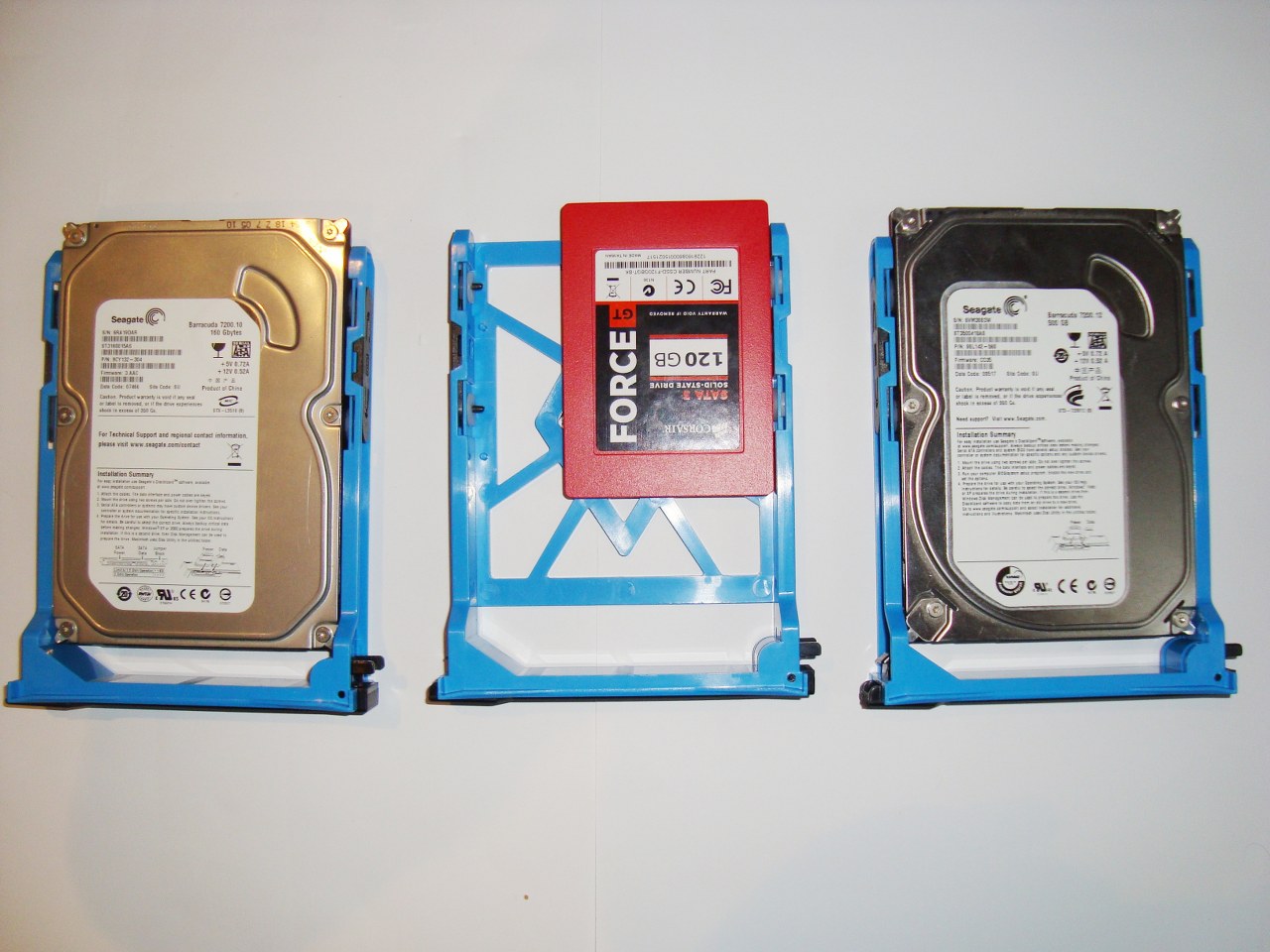

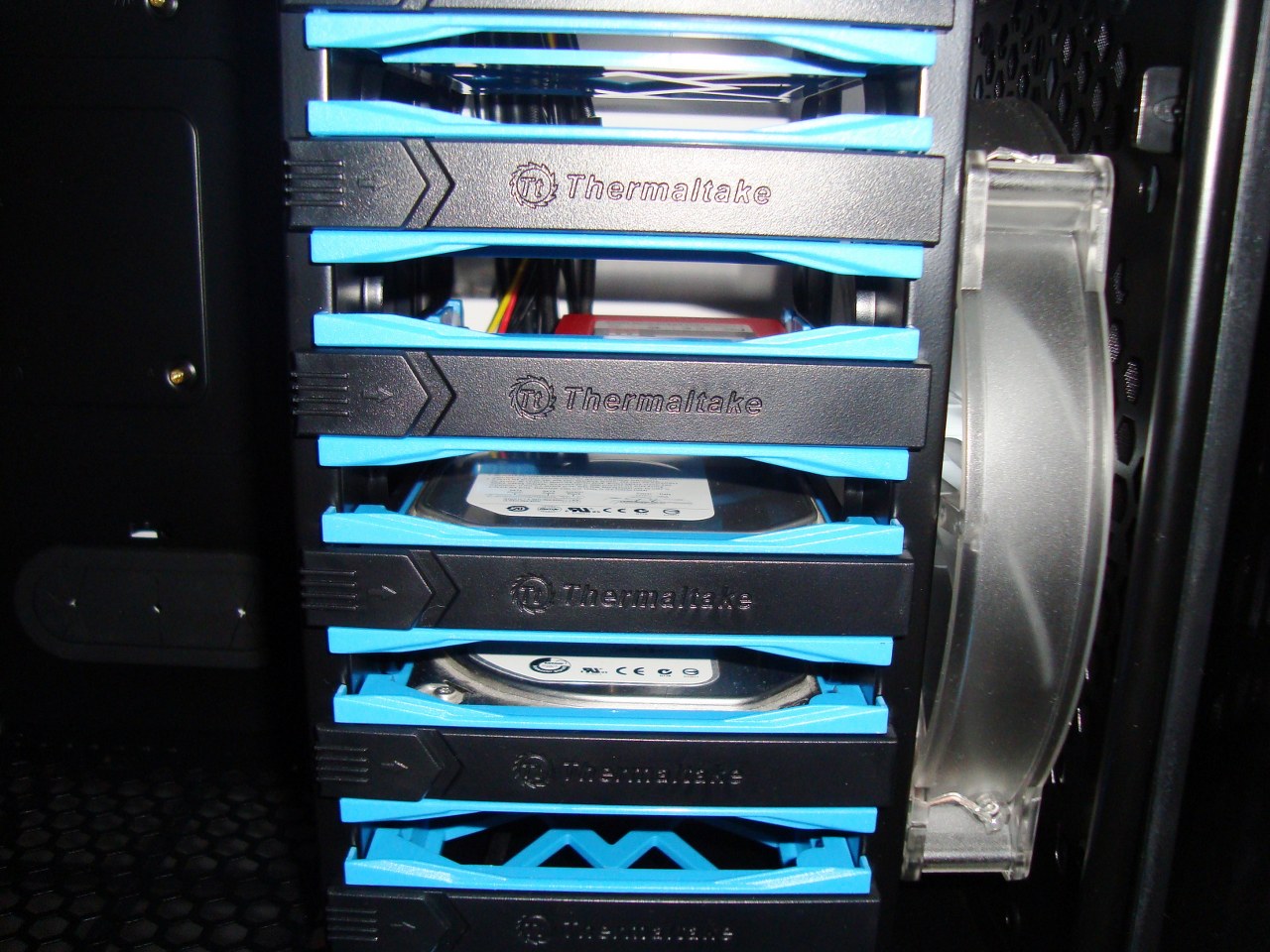

Montaż podzespołów w obudowie Thermaltake Armor Revo zaczynamy od przygotowania dysków HDD/SDD do montażu. W tym celu montujemy je do sanek oraz wkładamy je w koszyk na swoje miejsce.

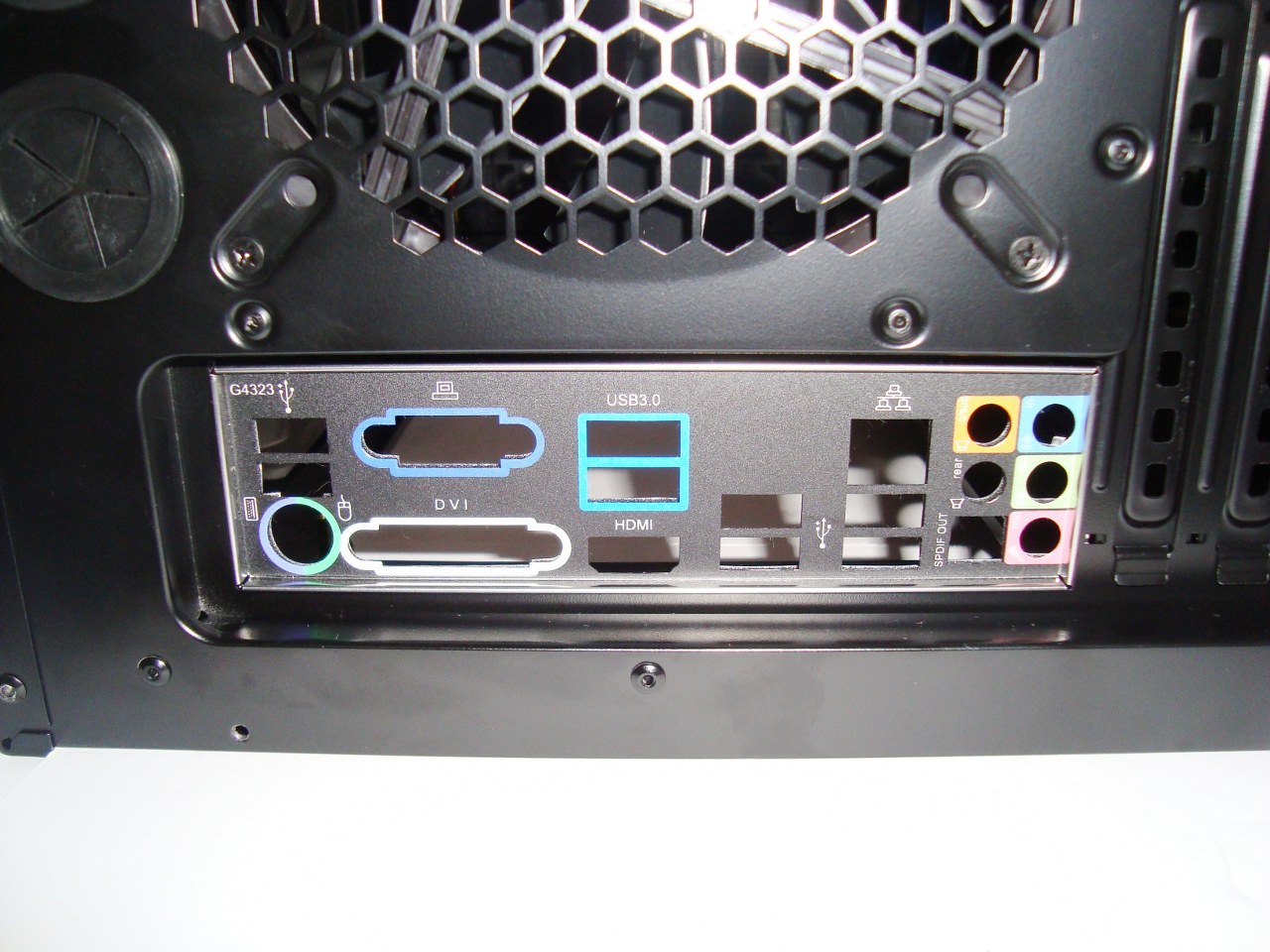

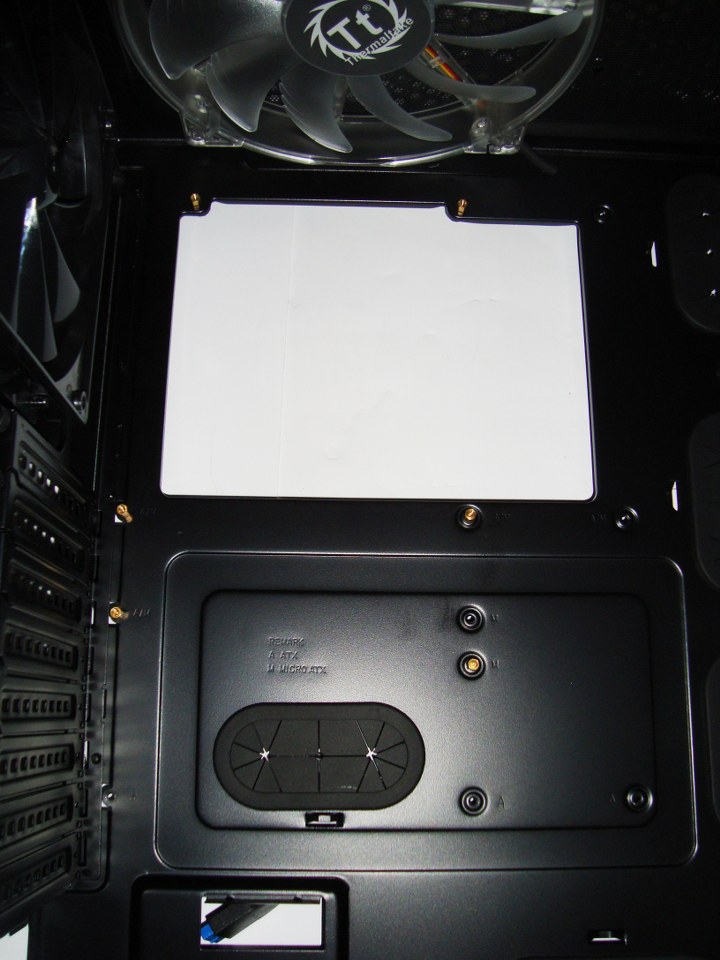

Potem przykręcamy dystanse w odpowiednie miejsca na tacce montażowej oraz mocujemy zaślepkę tylnych portów.

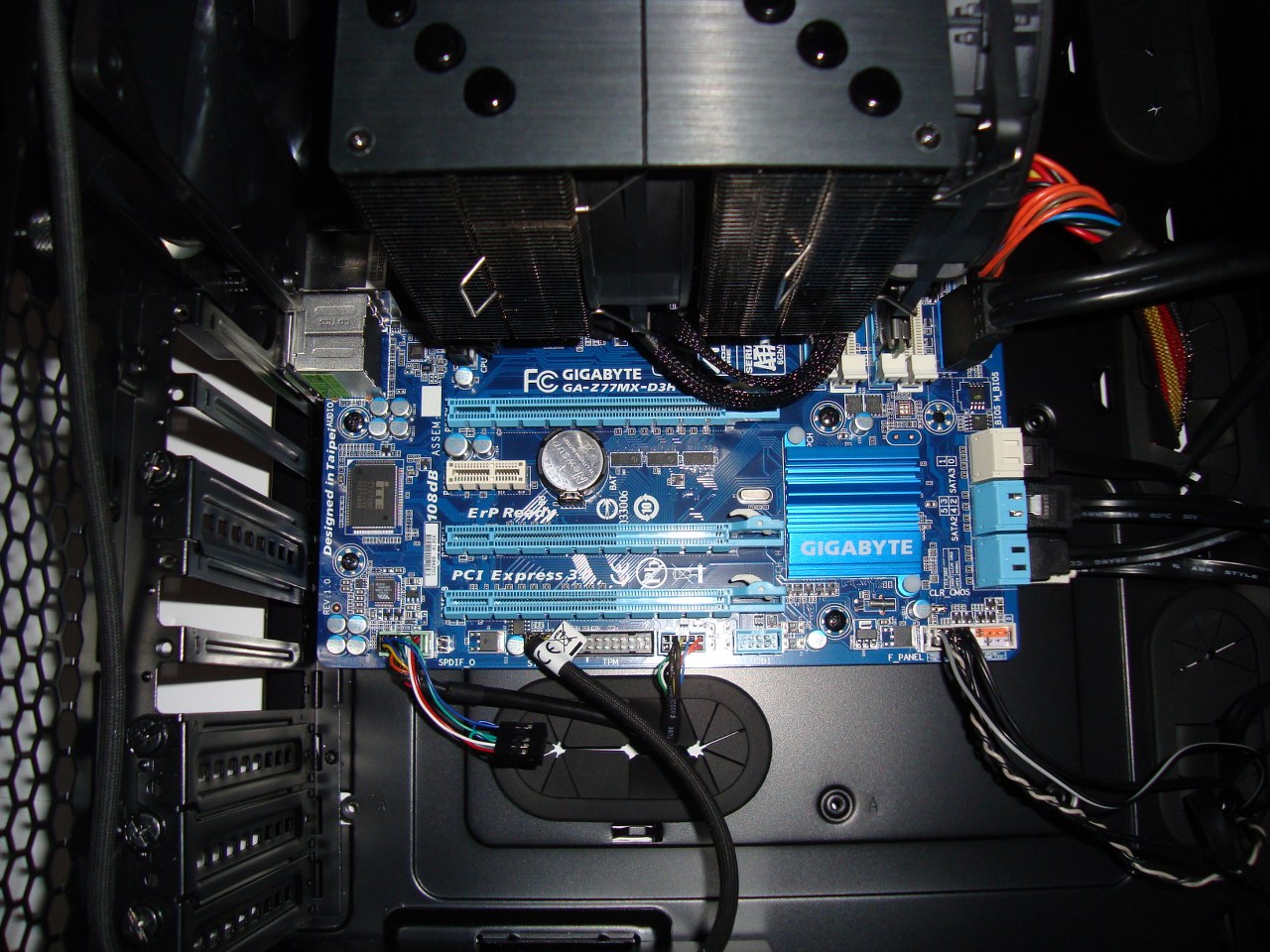

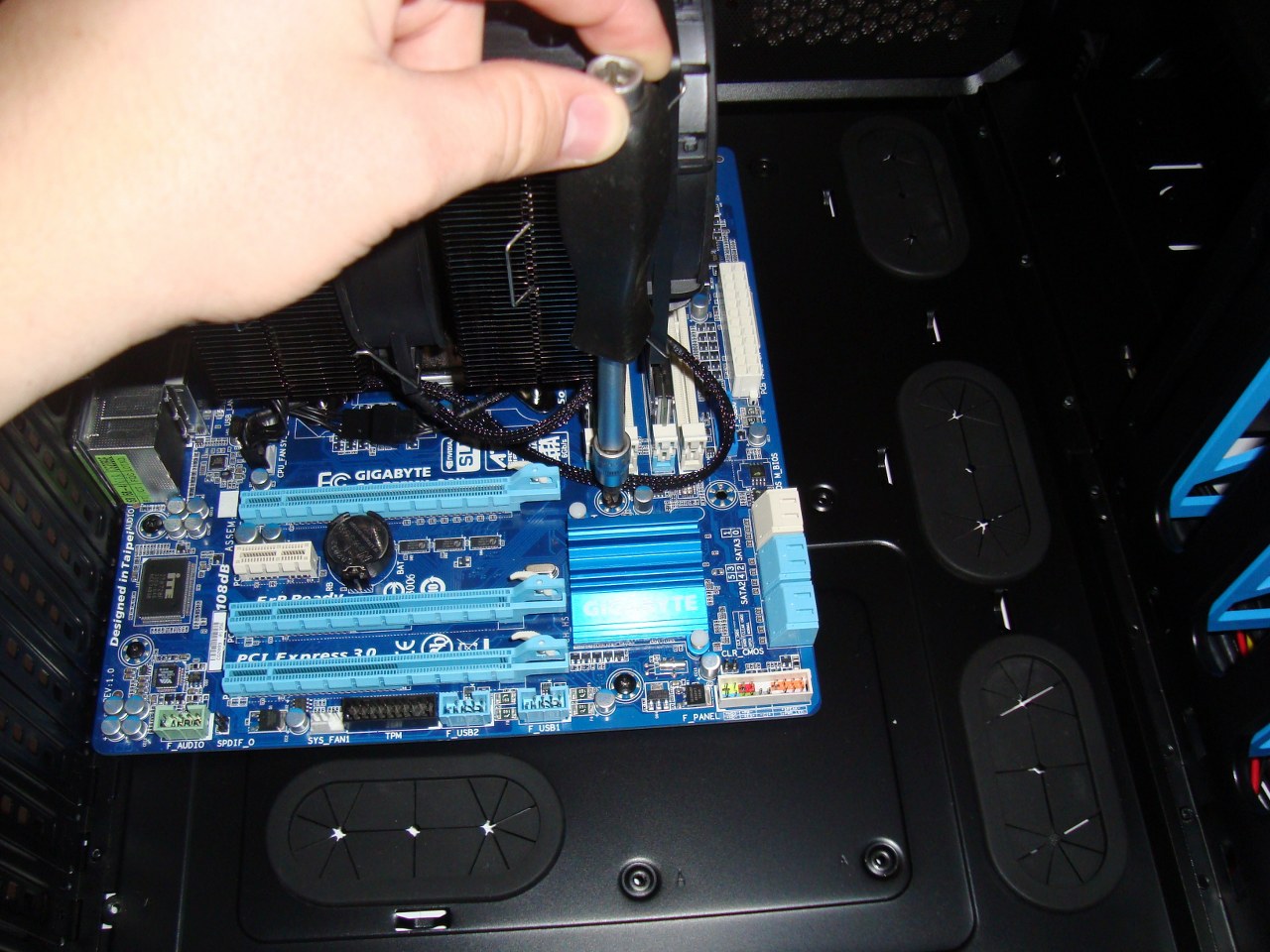

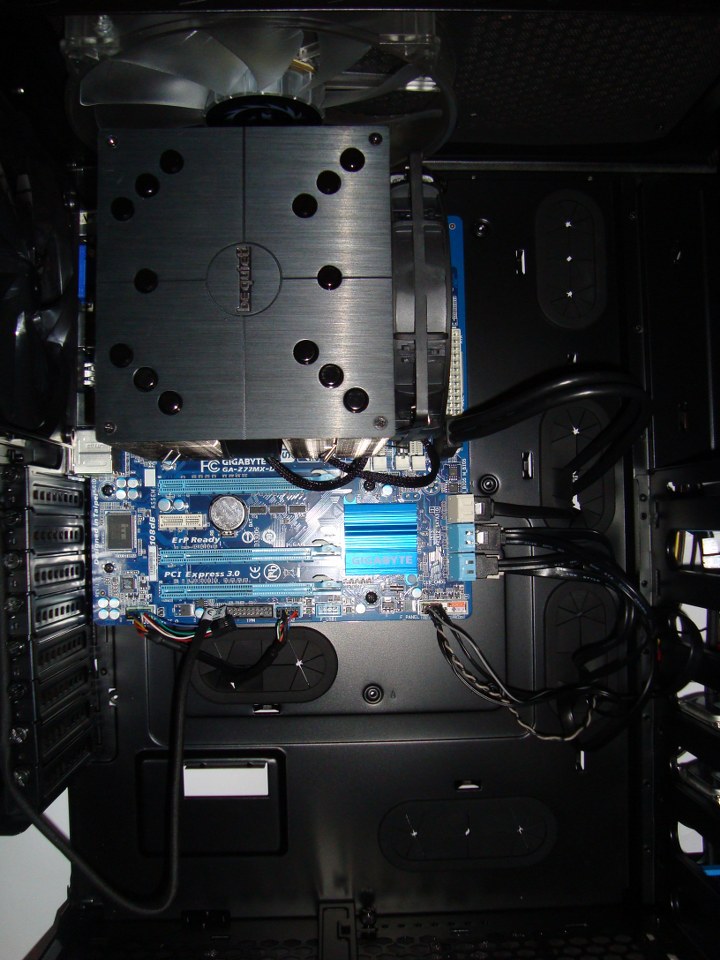

Następnym krokiem jest umieszczenie płyty na swoim miejscu i przykręcenie jej śrubami.

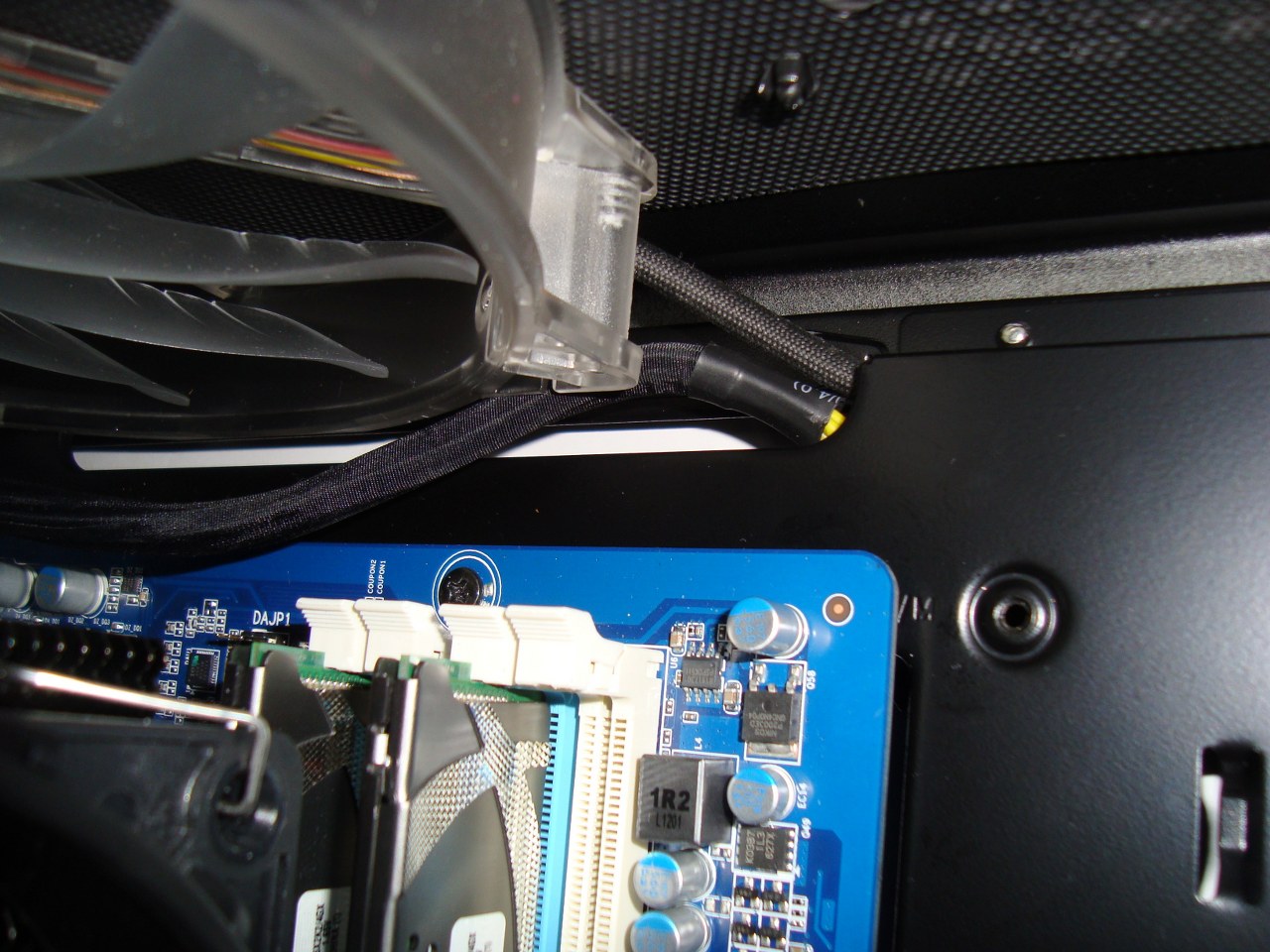

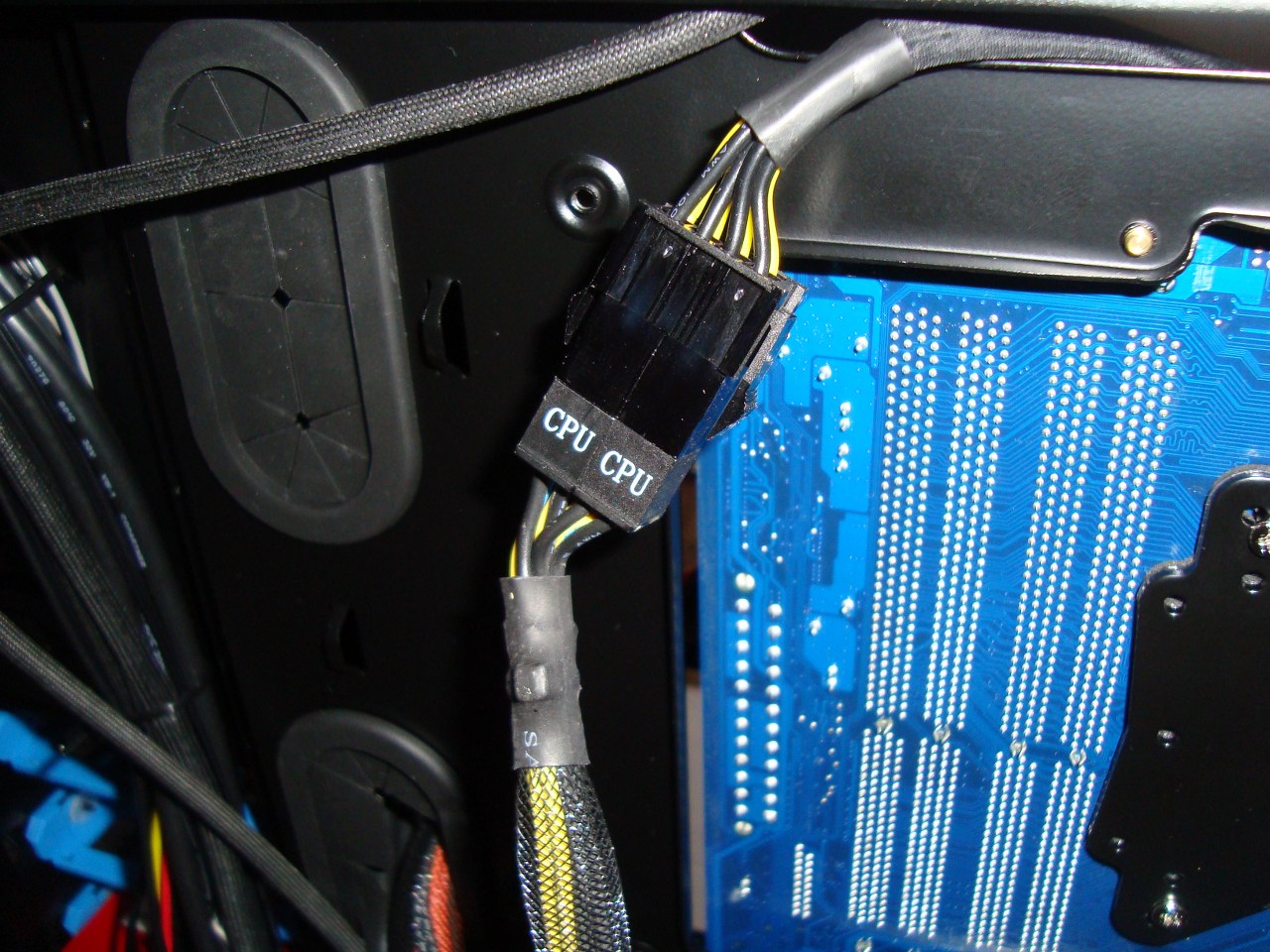

Później wykorzystujemy dodajną przedłużkę EPS 4/8Pin. Jako, że tacka nie otrzymała specjalnego otworu na ten przewód. Możemy go przewlec przy górnym wentylatorze, ponieważ tam tacka otrzymała delikatne wcięcie. Otwór jest dosłownie na styk więc musimy użyć trochę więcej siły ^^.

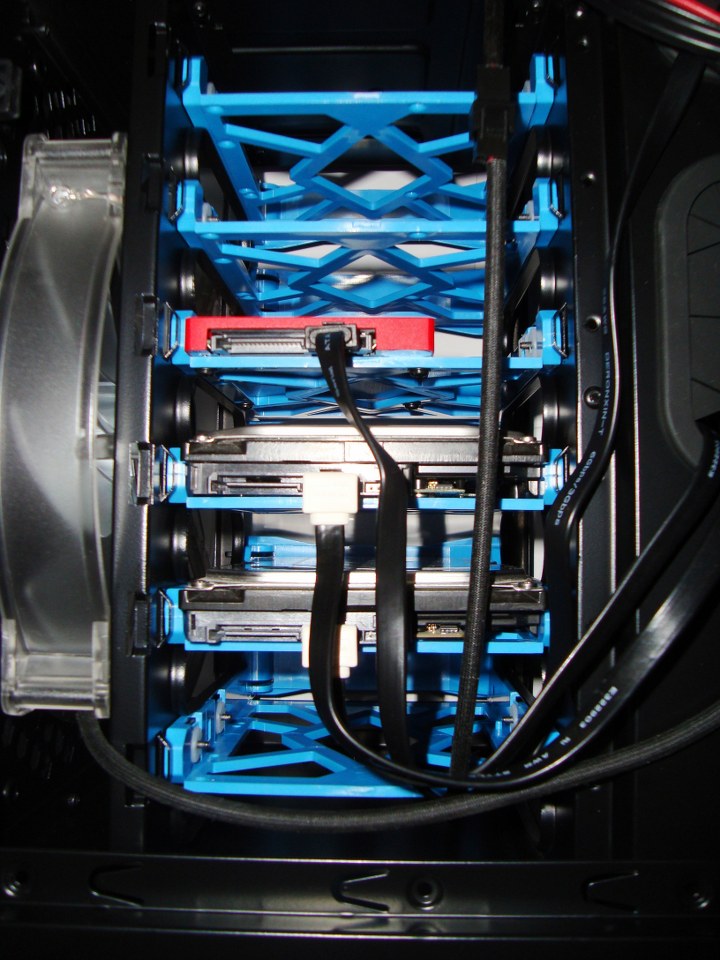

Później podłączamy przewody od przedniego panelu I/O: porty USB3.0/2.0, przyciski Power i Reset, a także przewody SATA od dysków oraz zatoki Hot- Swap. Już na tym etapie musimy się starać o uporządkowanie kabli w obudowie. Jeśli jest to możliwe starajmy się je ukryć za tacką montażową.

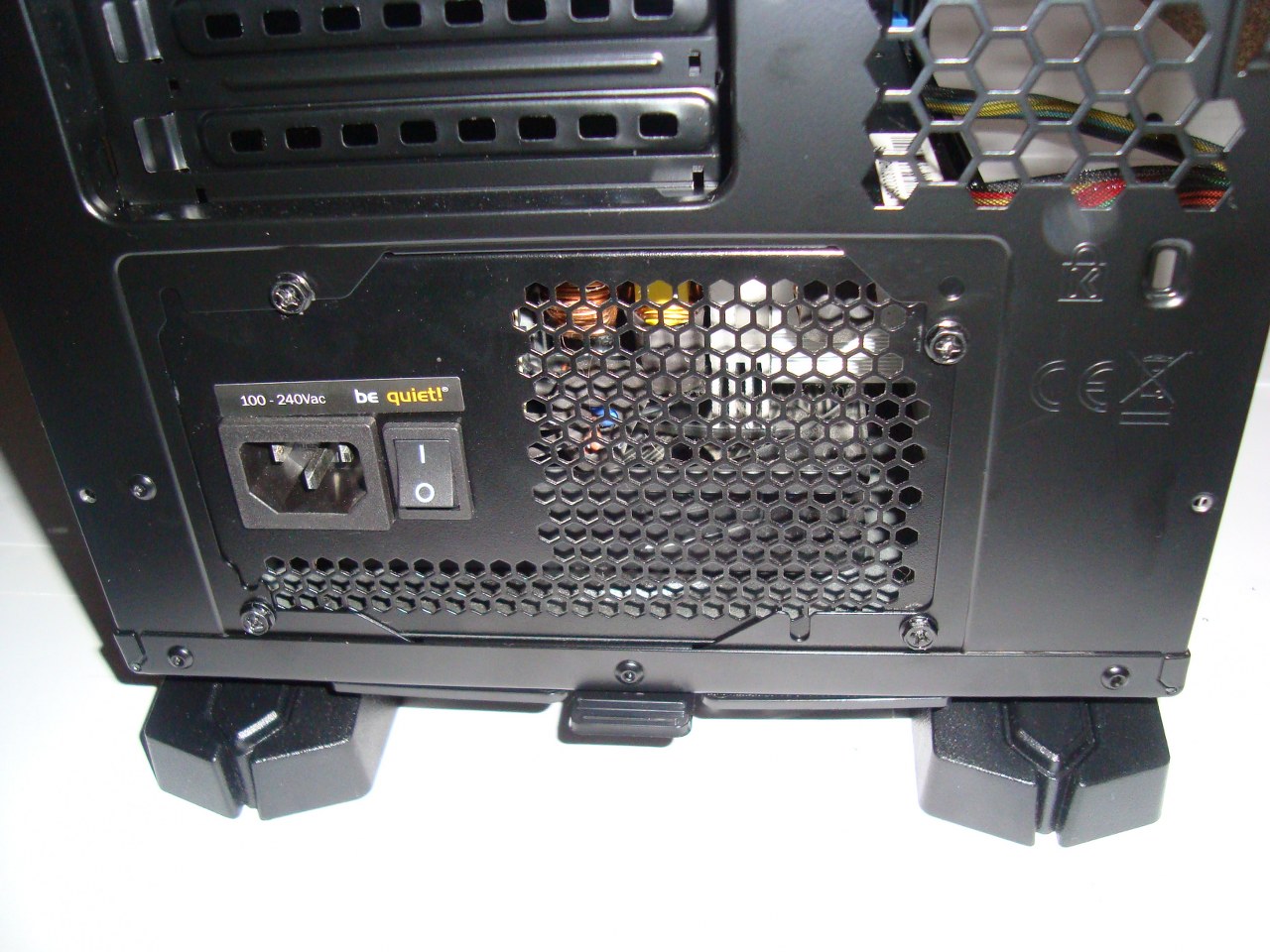

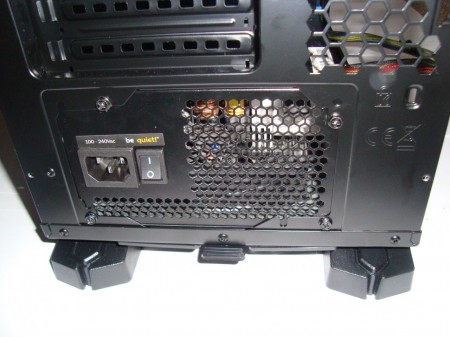

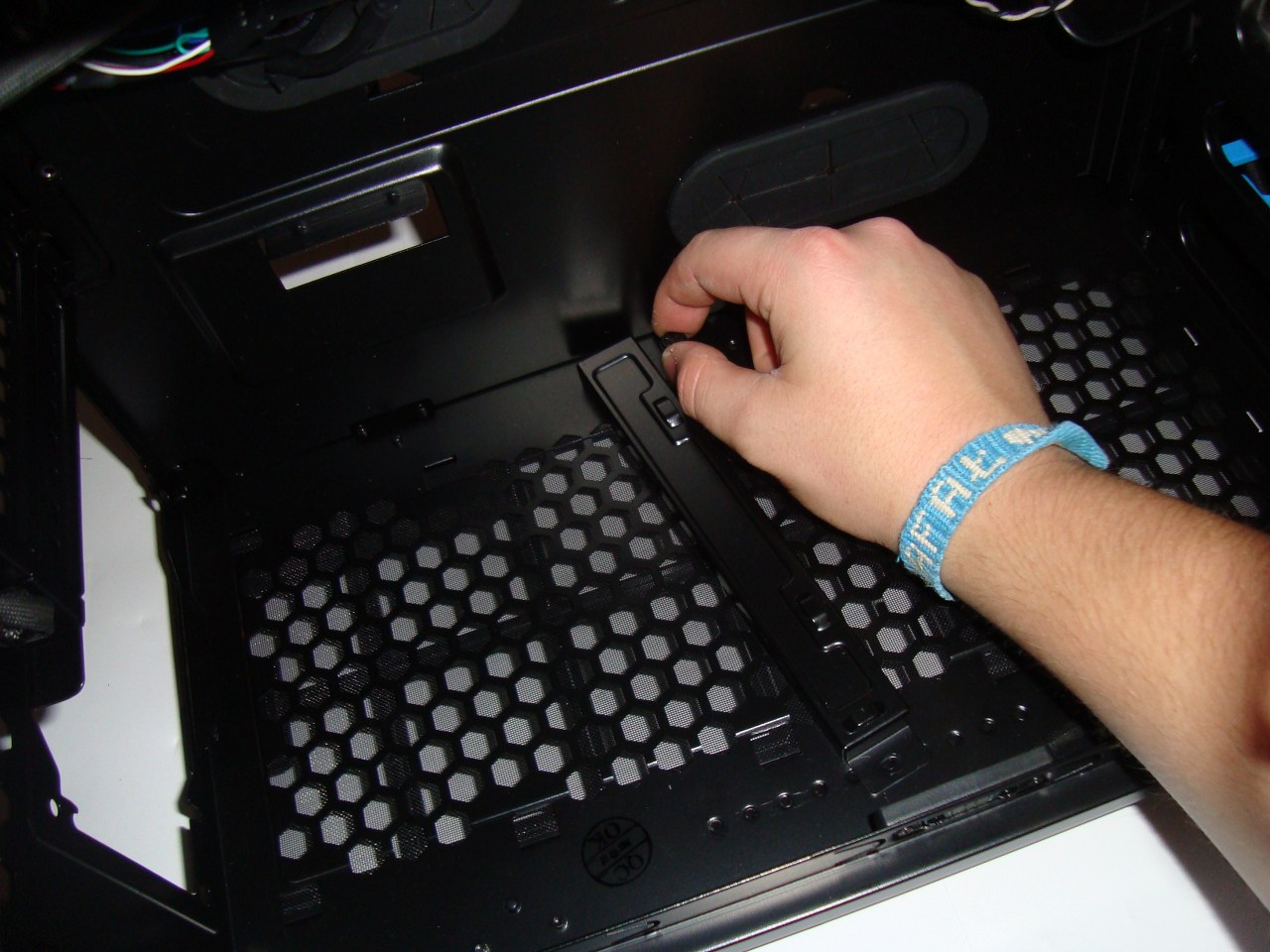

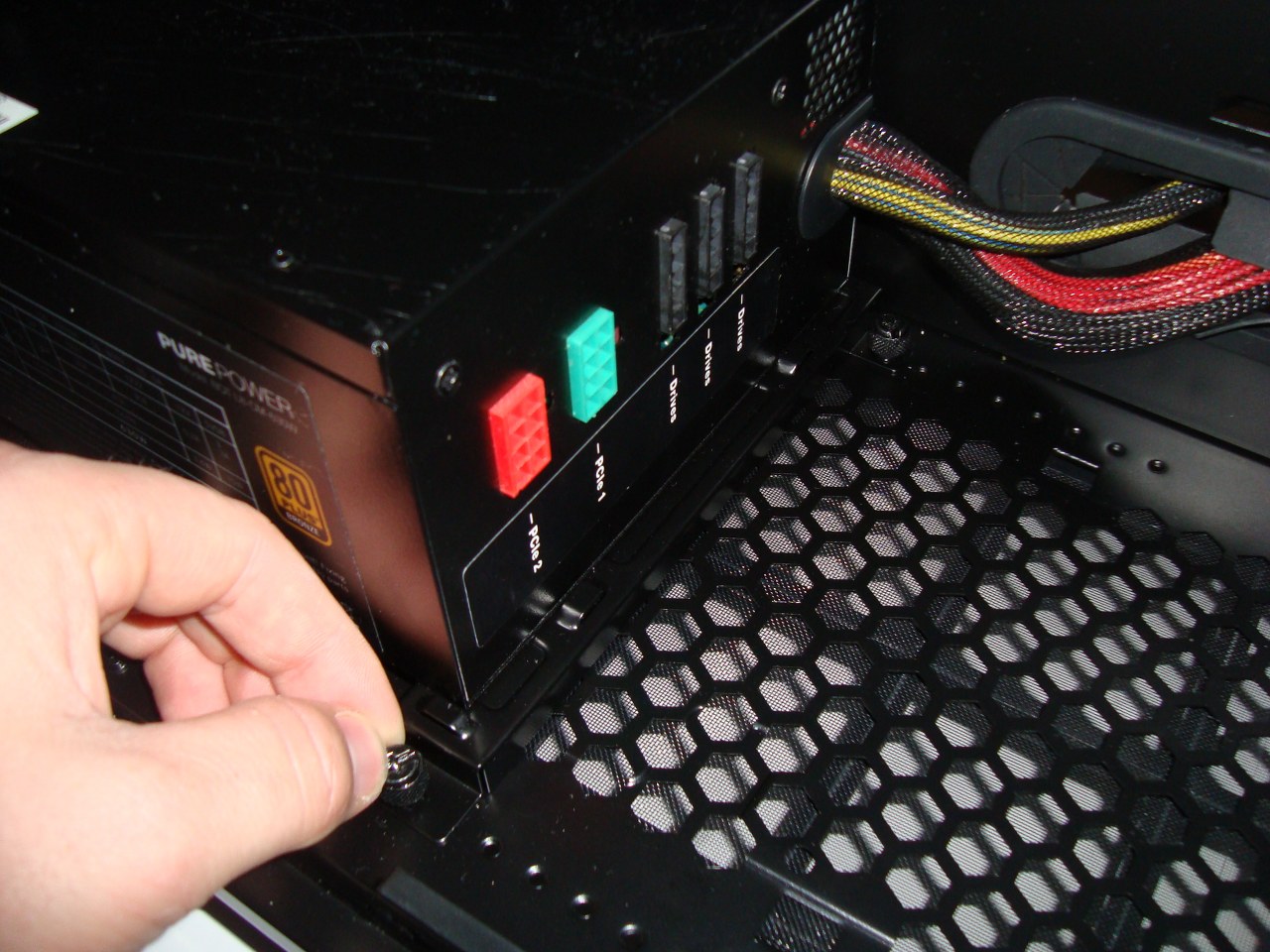

Montaż zasilacza jest tutaj trochę bardziej skomplikowany ;), ponieważ zasilacz nie leży bezpośrednio na dole obudowy tylko zapiera się o specjalną regulowaną „listwę”, która przykręcana jest za pomocą dwóch śrub. Odkręcamy ów listwę oraz wkładamy zasilacz i przykręcamy go za pomocą czterech śrub.
Następnie umieszczamy listwę tak, aby podpierała zasilacz i przykręcamy ją za pomocą dwóch szybkośrubek.

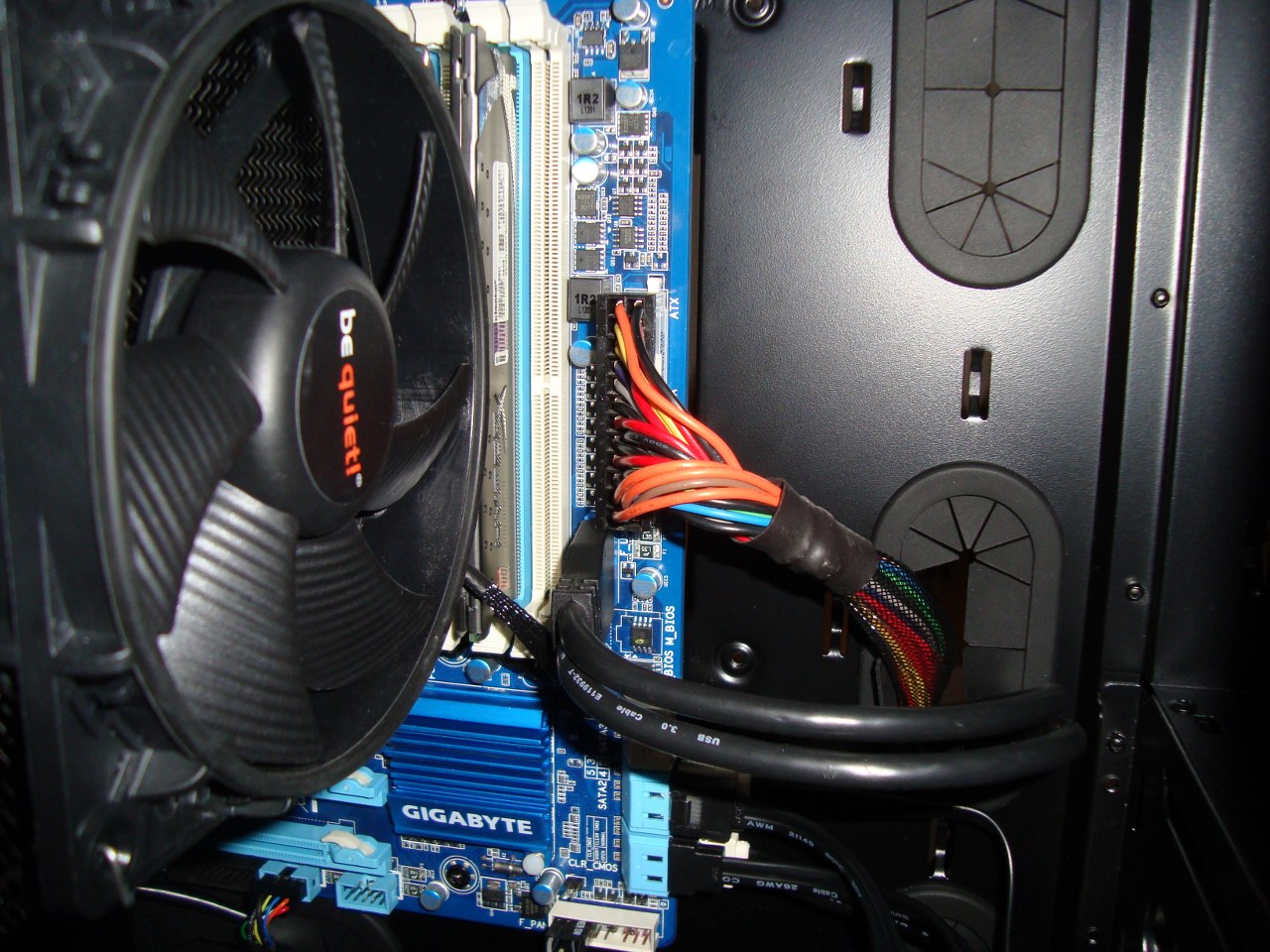

Kolejnym krokiem jest podłączenie wtyczek 8/24pin do płyty głównej.

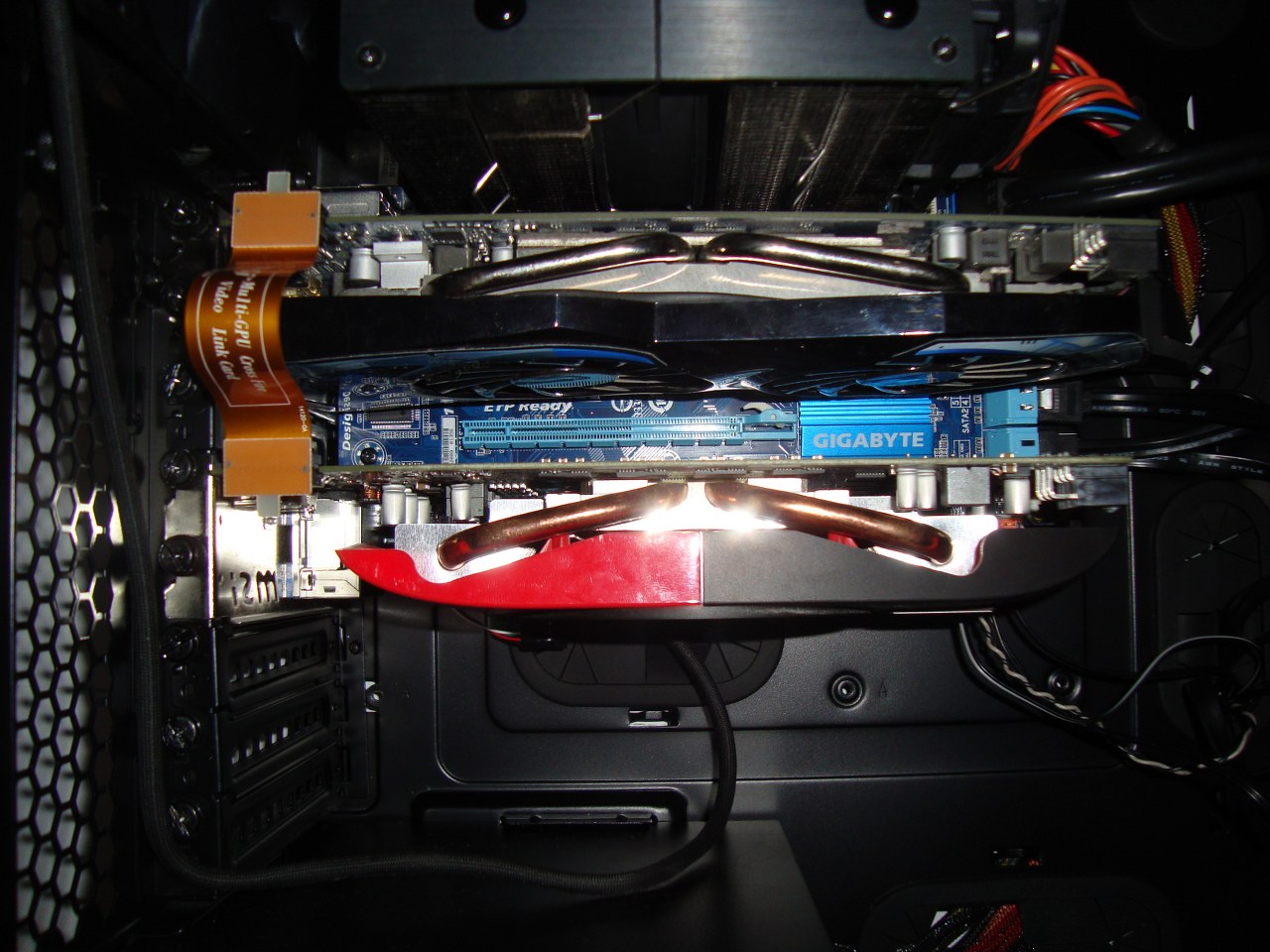

Później odkręcamy szybkośrubki trzymające śledzie i montujemy nasze karty rozszerzeń. Jeśli posiadamy dwie GPU musimy dodatkowo połączyć je mostkiem CF/SLI.

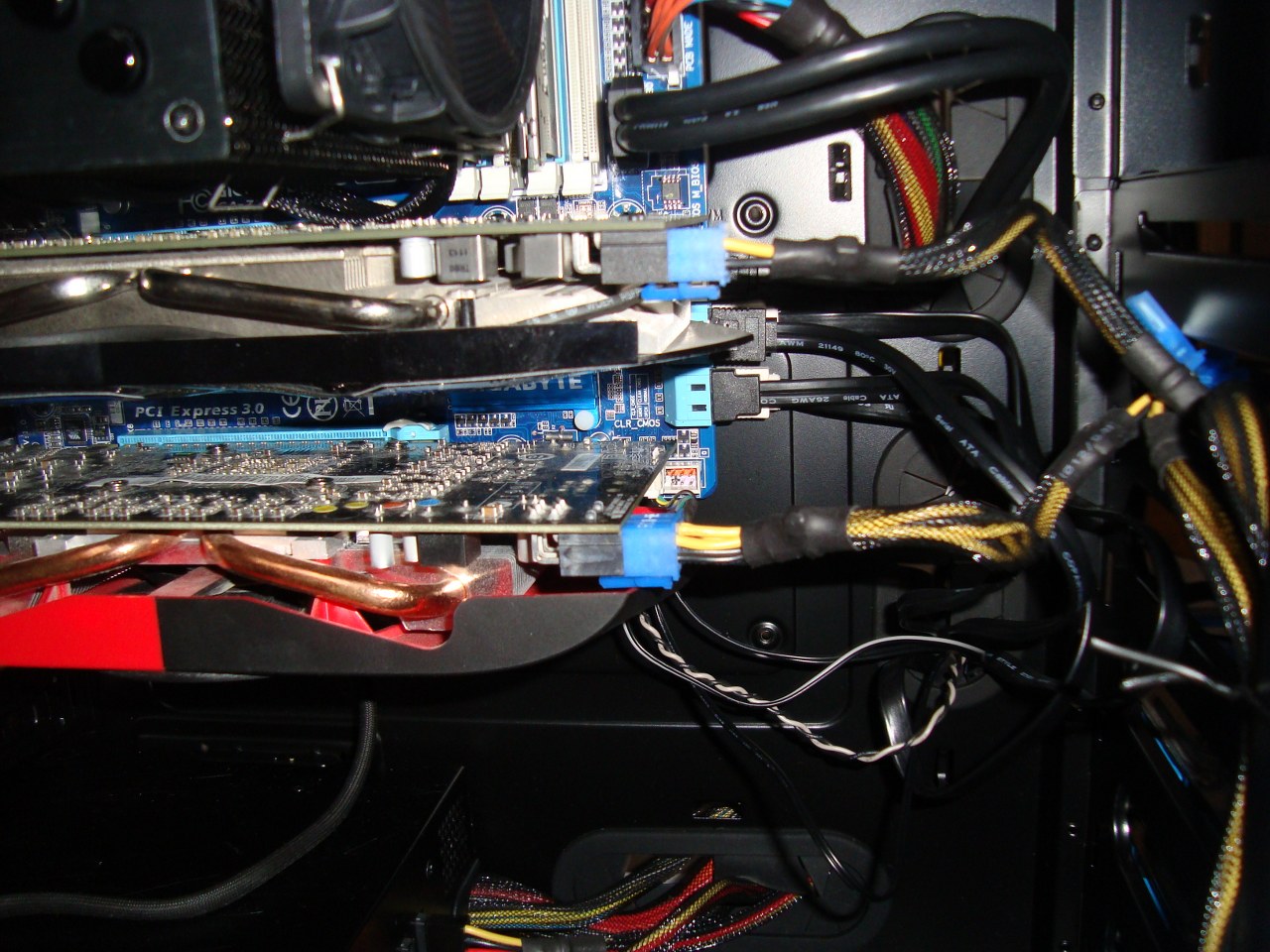

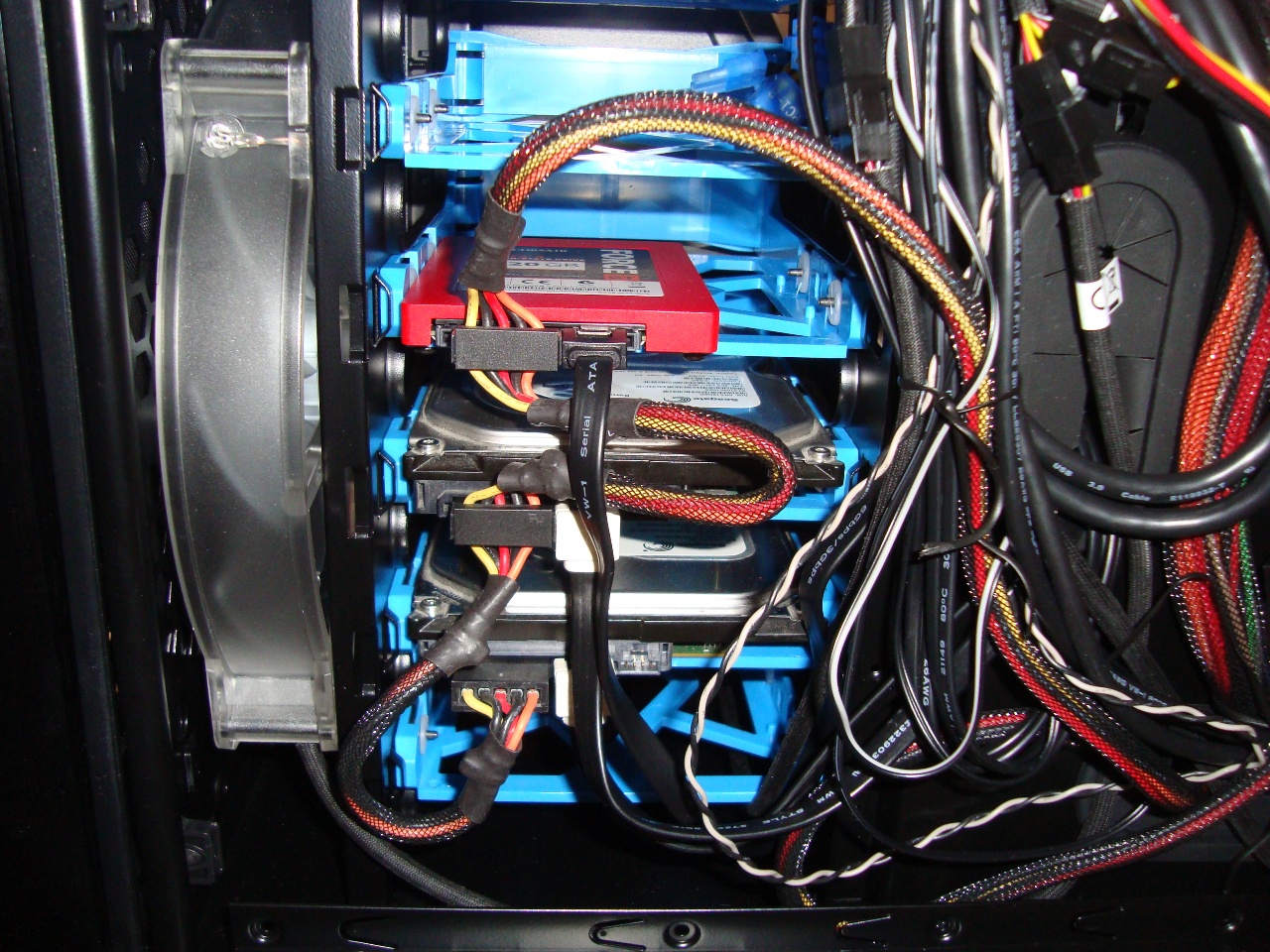

Kolejnym etapem jest podłączenie zasilania do kart graficznych i dysków SSD/HDD.

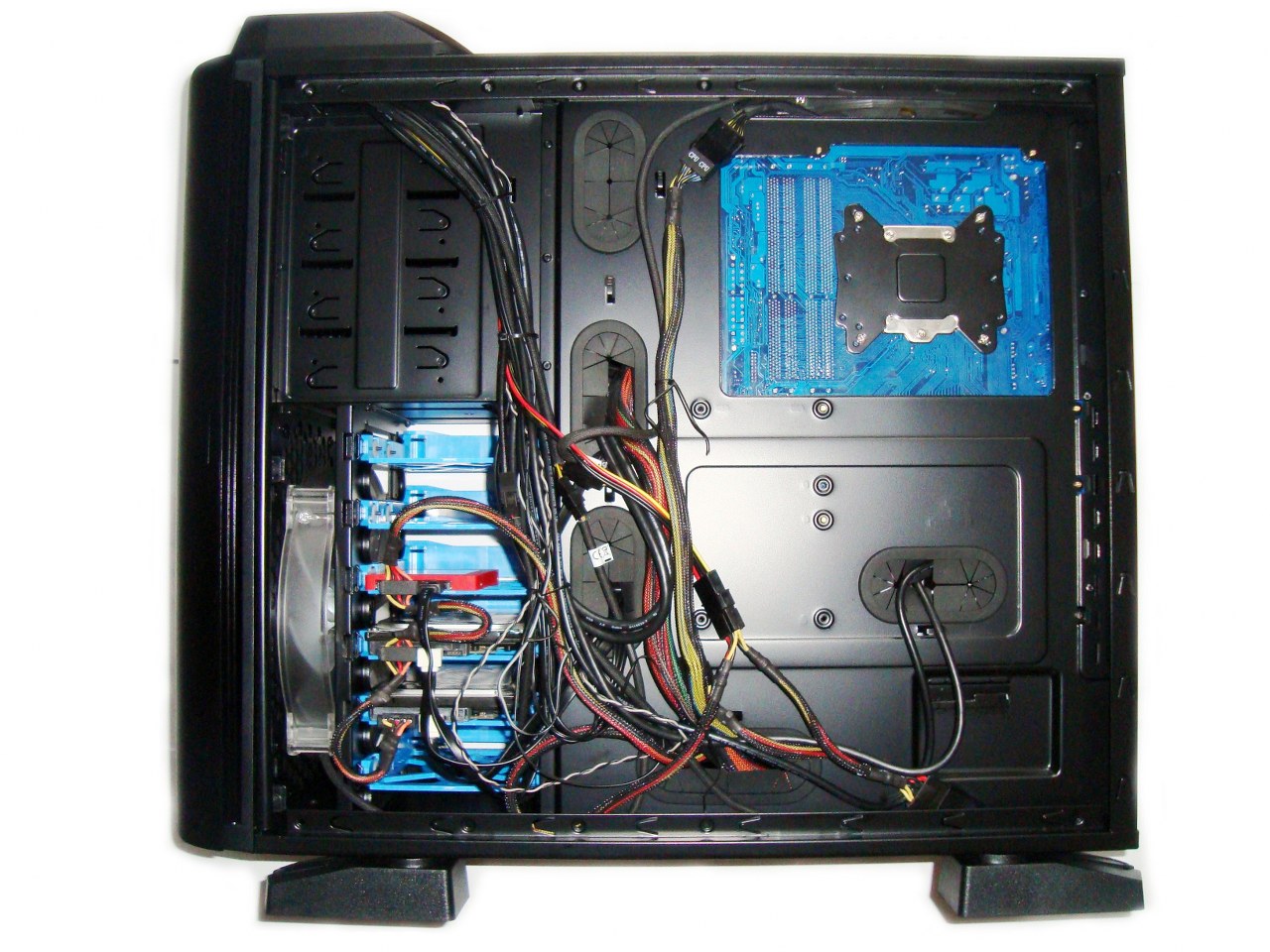

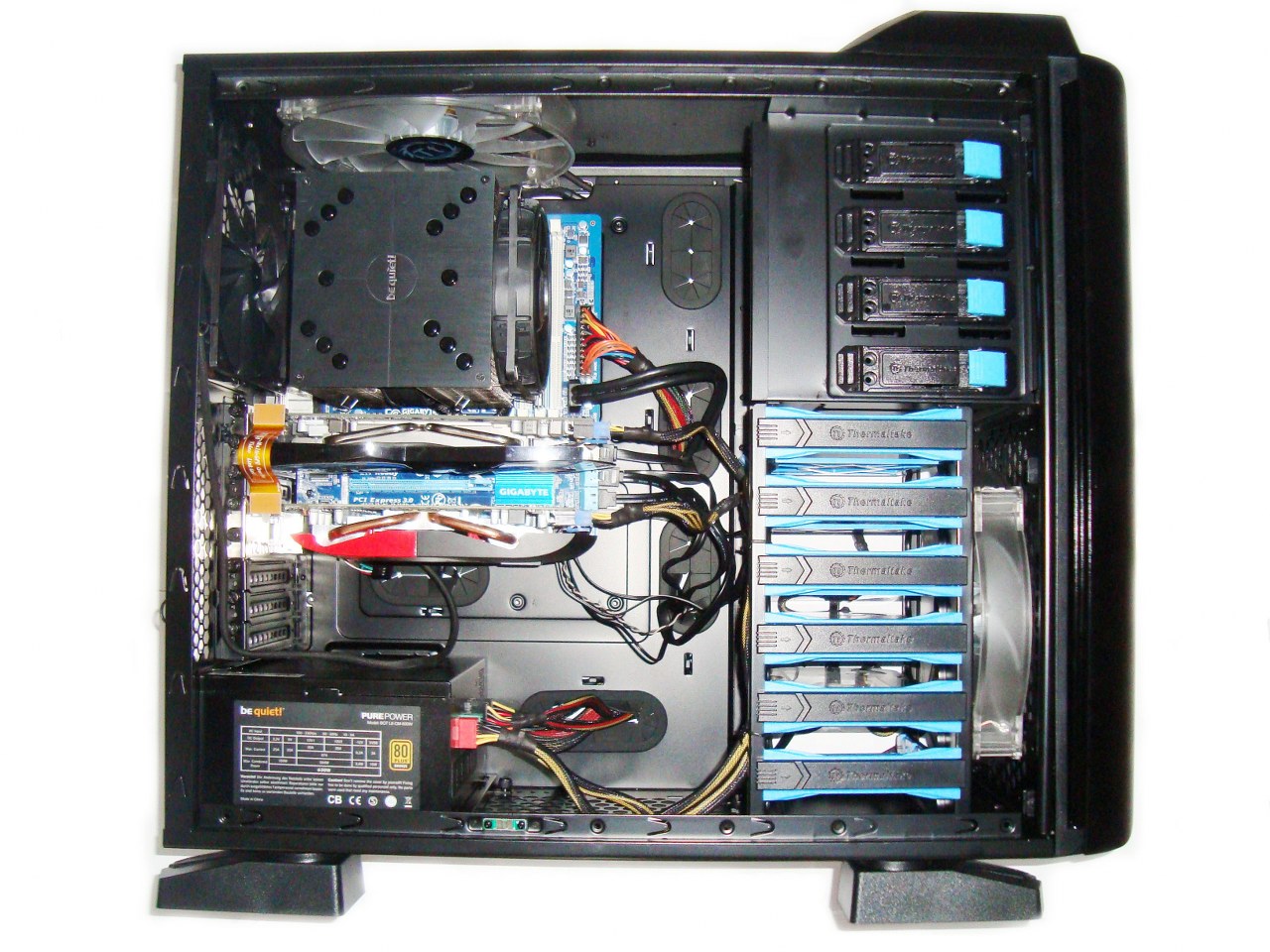

Dodatkowo możemy podwiązać przewody za tacką montażowa przy pomocy plastikowych opasek zaciskowych, które zostały dodane wraz z obudową. Jak wcześniej pisałem, Armor Revo posiada bardzo dobry system zarządzania okablowaniem, więc z ułożeniem przewodów nie powinno być żadnego problemu, ponieważ za tacką montażową jest bardzo dużo miejsca.
