Test Sapphire Radeon HD 6770 FleX kontra EVGA GTX550Ti – mała karta, wielkie możliwości


Sapphire Radeon HD 6770
Sapphire Radeon HD 6770
Sapphire Radeon HD 6770


Opinia


Kategoria:

Producent: ,

Cena: ,

Rating





4.5/5


User Rating
4 total ratings



Zalety


+ Wydajne i ciche chłodzenie
+ Cztery wyjścia wideo
+ Krótkie PCB
+ Dobry stosunek wydajności do ceny
+ Darmowy Dirt 3
+ Dobre OC

Wady


- Naklejka na obudowie radiatora po jakimś czasie wygląda nieciekawie


Kilka słów o teście

Niedawno w moje ręce wpadła karta graficzna Sapphire Radeon HD 6770 Flex. Radeon HD 6770 jest następcą bardzo udanego modelu HD 5770. Architektura rdzenia w nowszym modelu jest dokładnie taka sama jak w jego poprzedniku. Chyba jedyną różnicą w stosunku do 5770 jest wprowadzenie HDMI1.4a, oraz pełnej obsługi BluRay3D.  – Wygląd  – Platforma testowa  – […]

0
Opublikowano 27 sierpnia 2012 Spis treści:


Recenzja



Niedawno w moje ręce wpadła karta graficzna Sapphire Radeon HD 6770 Flex. Radeon HD 6770 jest następcą bardzo udanego modelu HD 5770. Architektura rdzenia w nowszym modelu jest dokładnie taka sama jak w jego poprzedniku. Chyba jedyną różnicą w stosunku do 5770 jest wprowadzenie HDMI1.4a, oraz pełnej obsługi BluRay3D.

 – Wygląd
 – Platforma testowa
 – Testy
 – Podkręcanie
 – Podsumowanie

Jakie zmiany wystąpiły w niereferencyjnym modelu od sapphire? Przede wszystkim zmiana chłodzenia które już na pierwszy rzut oka wygląda na o wiele wydajniejsze od referencyjnego. Jakie są wyniki karty w testach które przygotowałem? Jakie wyniki daje w popularnych benchmarkach? Na te i wiele innych pytań odpowiem w tej recenzji.





Wygląd



Na czarno-niebieskim pudełku producent umieścił masę sygnatur i informacji dotyczących produktu.  Znajdziemy tutaj logo producenta, informację o ilości pamięci V-RAM, oraz większość technologicznych nowinek w jakie wyposażona jest karta. Dla wielu użytkowników i tak z pewnością najważniejsza jest informacja o tym, że  wewnątrz pudełka znajdziemy kod na grę Dirt3.

Sapphire Radeon HD 6770

Pudełko Sapphire Radeon HD 6770

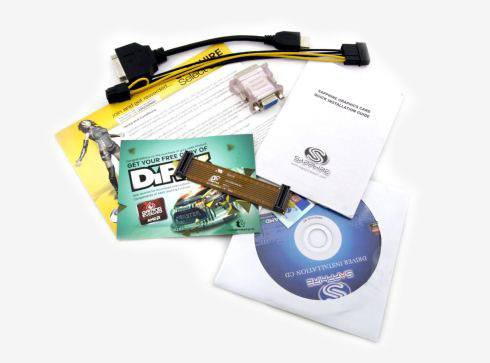

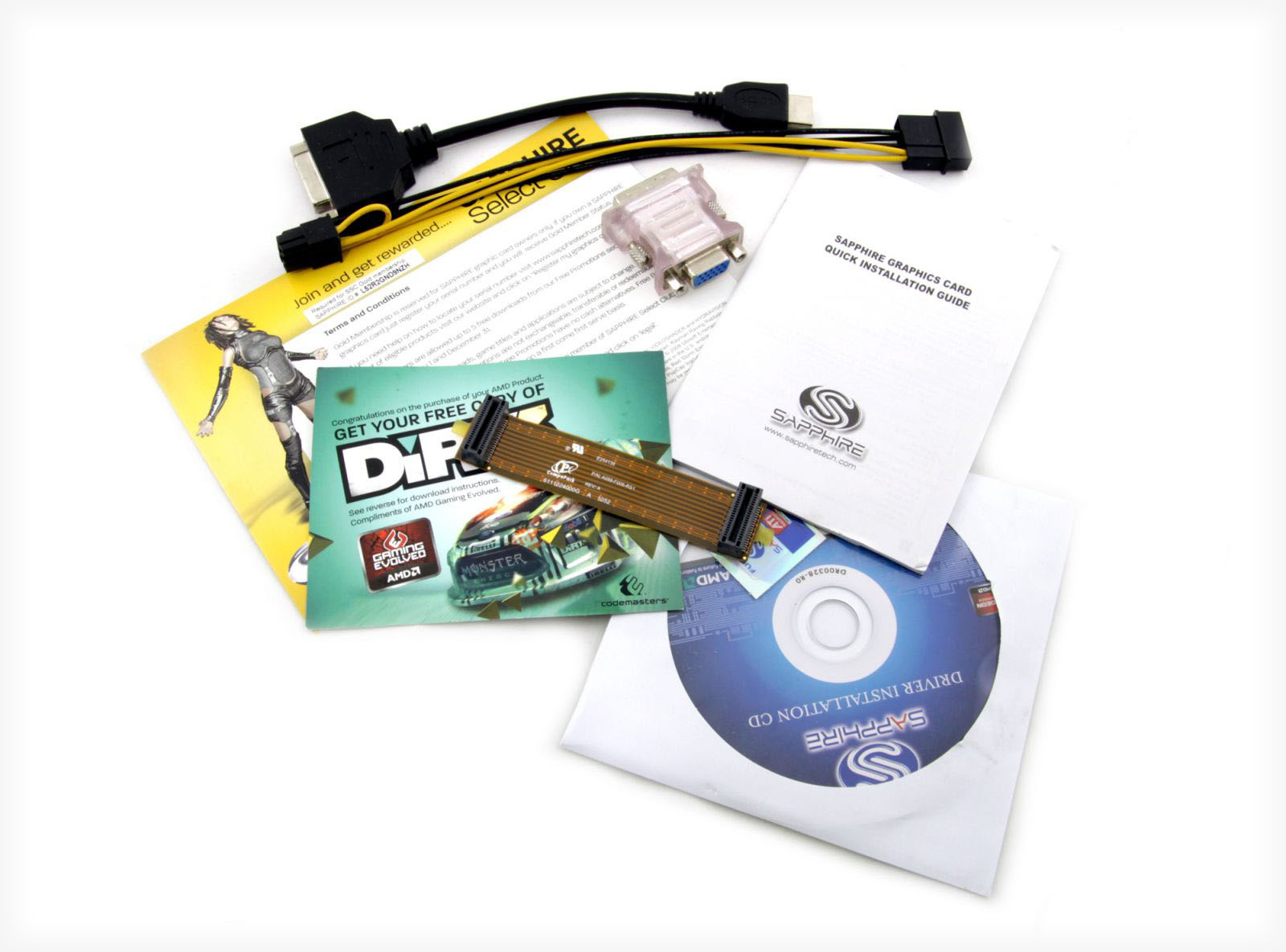

Jak na kartę z niskiego przedziału cenowego producent umieścił wewnątrz sporo dodatków. Znalazły się tutaj między innymi:

  • płyta ze sterownikami
  • mostek CrossFire
  • konektor DVI – D-Sub
  • instrukcja szybkiej instalacji
  • przejściówka Molex – PCIe 6-pin
  • przejściówka HDMI – DVI-I
  • kod na grę Dirt 3
Sapphire Radeon HD 6770 zestaw

W środku oprócz karty Sapphire Radeon HD 6770 znalazły się rózne dodatki..

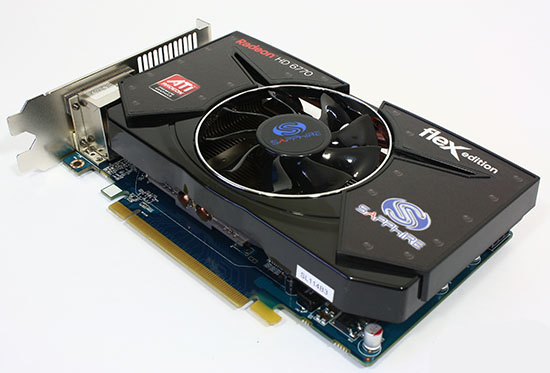

Sama karta wygląda bardzo interesująco. Radiator przykrywa czarna plastikowa nakładka, która została bardzo estetycznie wykonana i oklejona błyszczącą naklejką. W centralnej części znajduje się duży (w porównaniu do samej karty, która jest niewielkich rozmiarów) wentylator.

karta graficzna Sapphire Radeon HD 6770

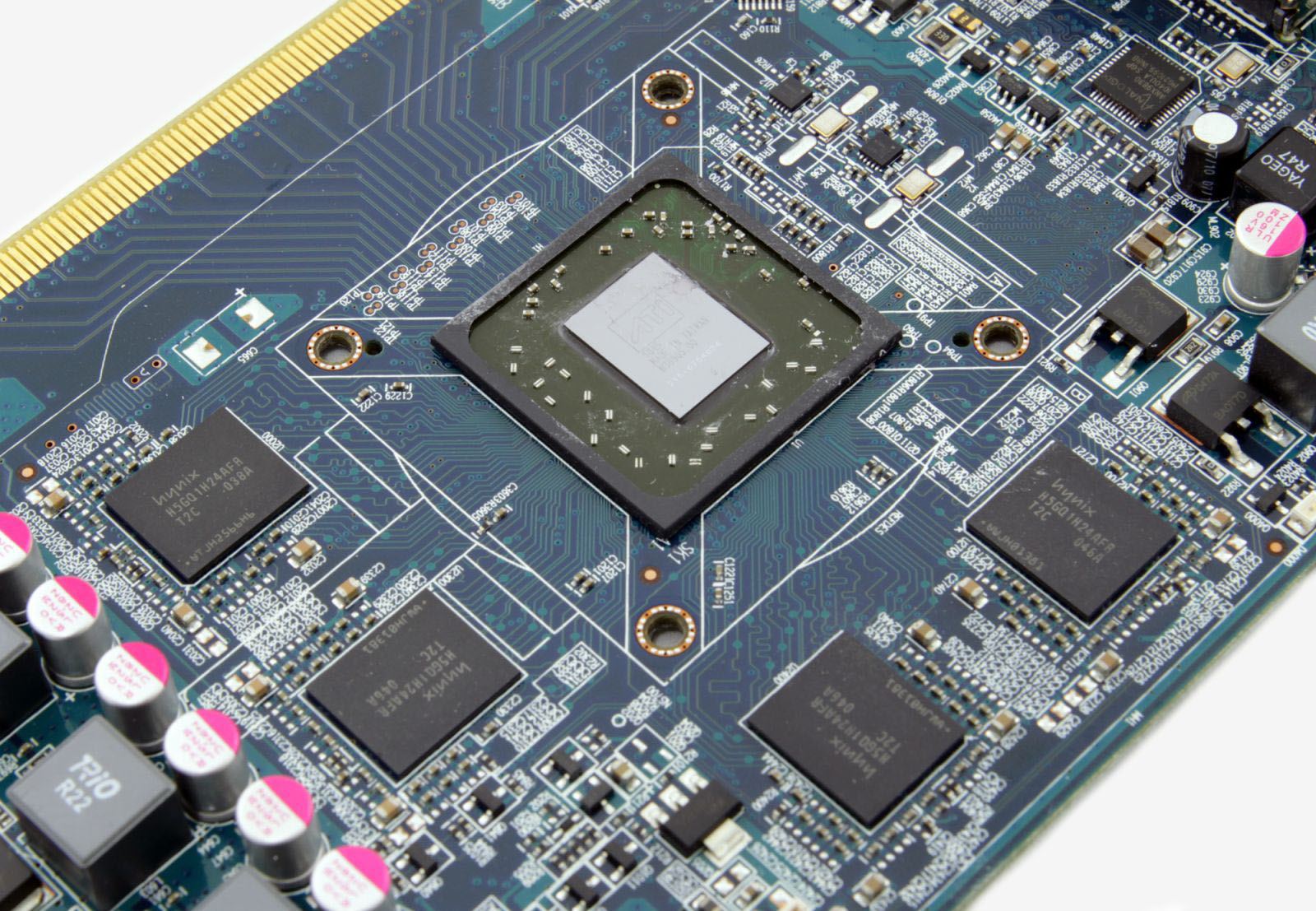

Po zdjęciu radiatora ujrzymy górną część karty (awers). Sekcja zasilania jak na tak małą kartę jest dość znacznie rozbudowana (zajmuje około 1/4 całej karty). W centralnej części znalazł się oczywiście rdzeń Juniper XT (ten sam który umieszczony był w  modelu HD 5770) otoczony czterema kośćmi pamięci na awersie i czterema na rewersie płytki PCB.

chipset Sapphire Radeon HD 6770

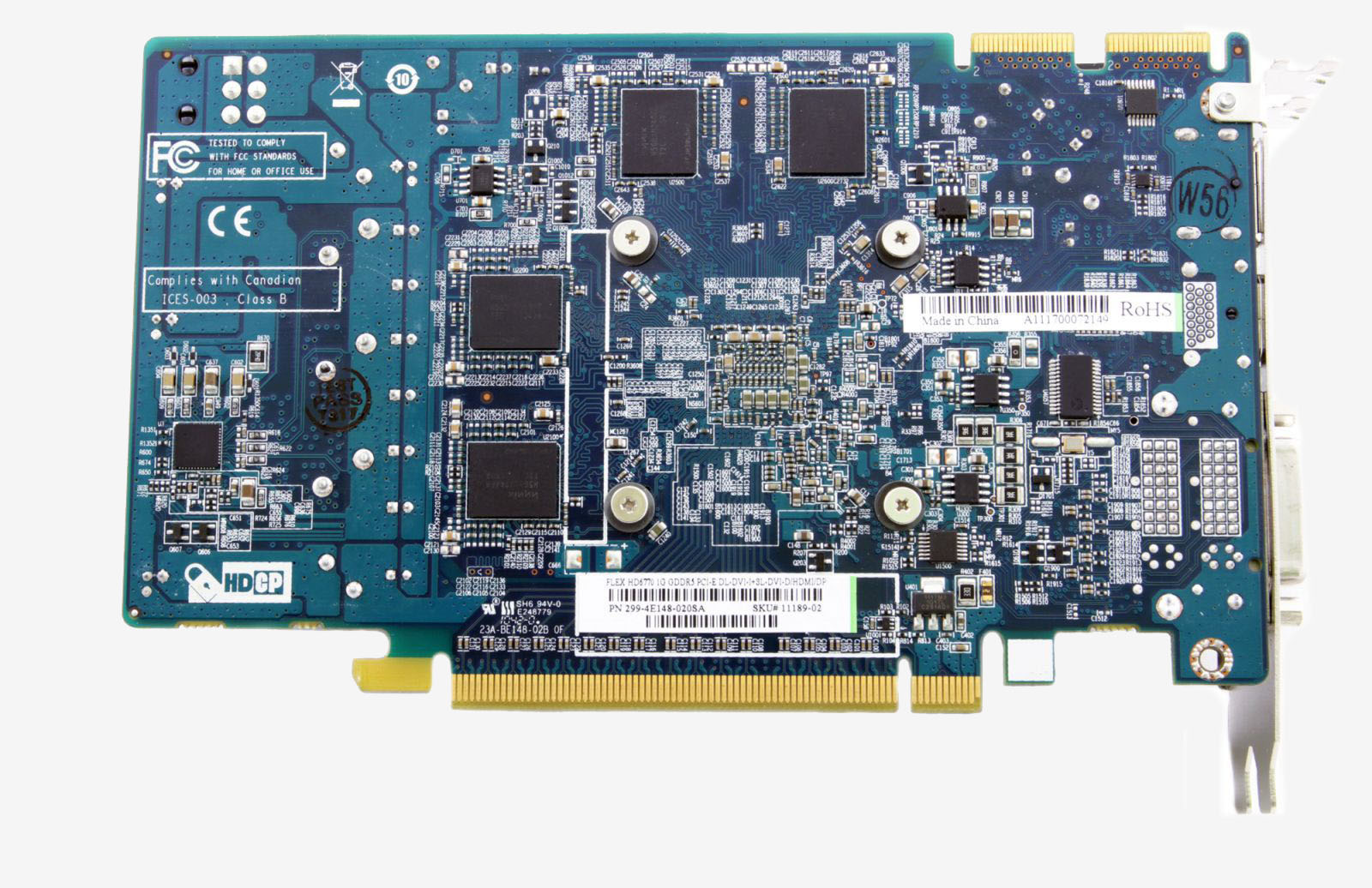

laminat Sapphire Radeon HD 6770

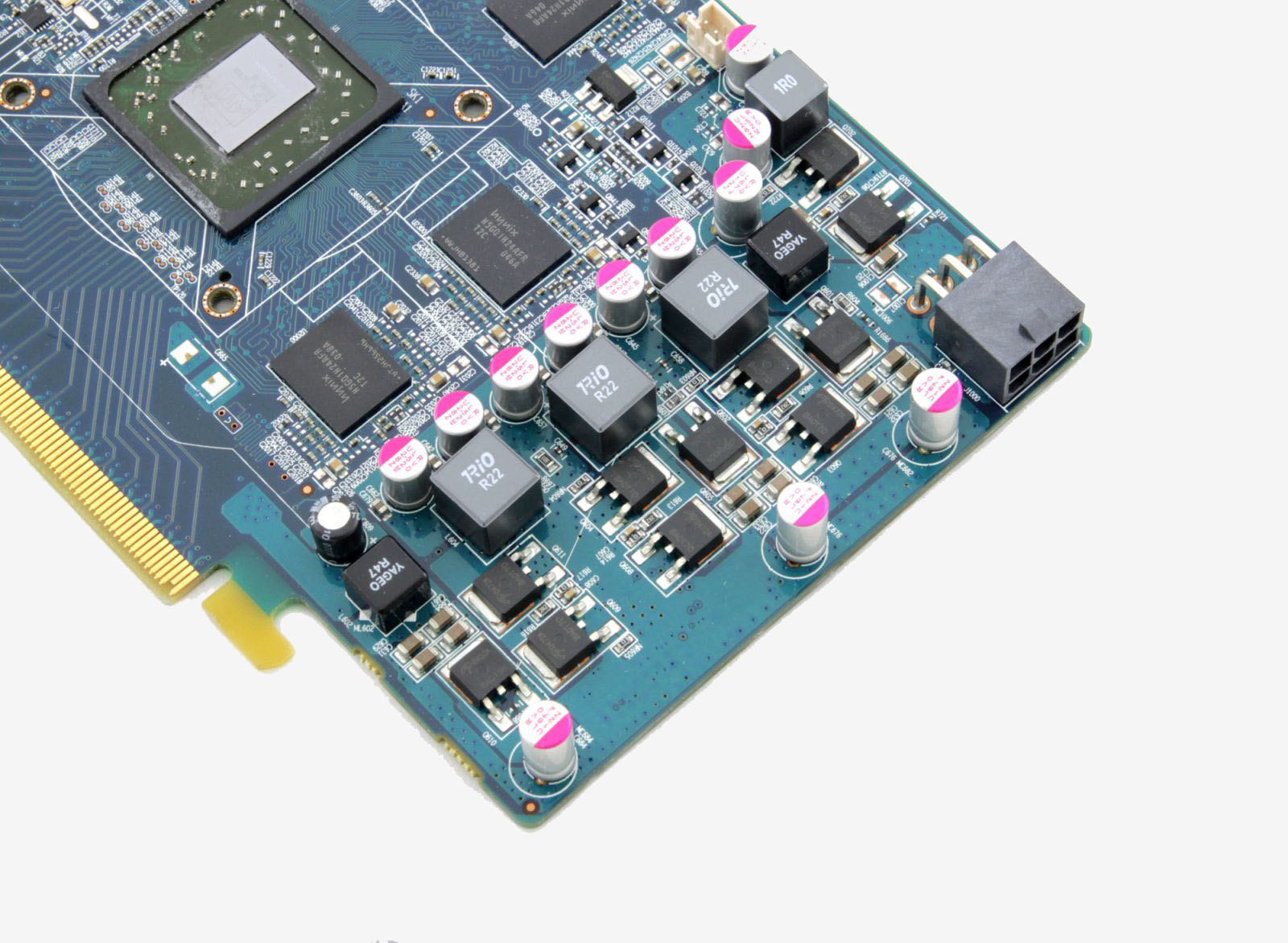

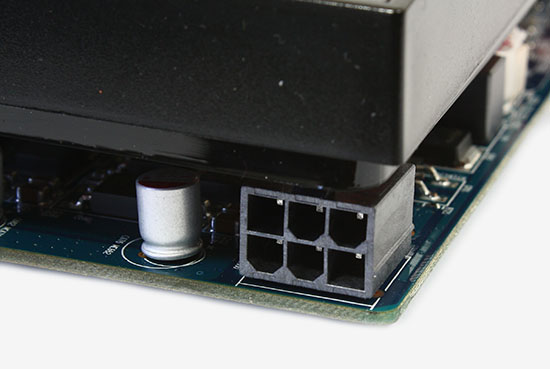

 Sekcja zasilania zbudowana jest w schemacie 3+1, co oznacza, że trzy fazy odpowiedzialne są za prąd dostarczany do rdzenia karty a jedna za prąd dla pamięci V-RAM. Aby karta działała wymagane jest podłączenie dodatkowego zasilania z wtyczki PCI-e 6-pin. Jeżeli zasilacz nie ma takiej, można użyć przejściówki molex – PCI-e 6pin.

dodatkowe zasilanie Sapphire Radeon HD 6770

dodatkowe zasilanie Sapphire Radeon HD 6770

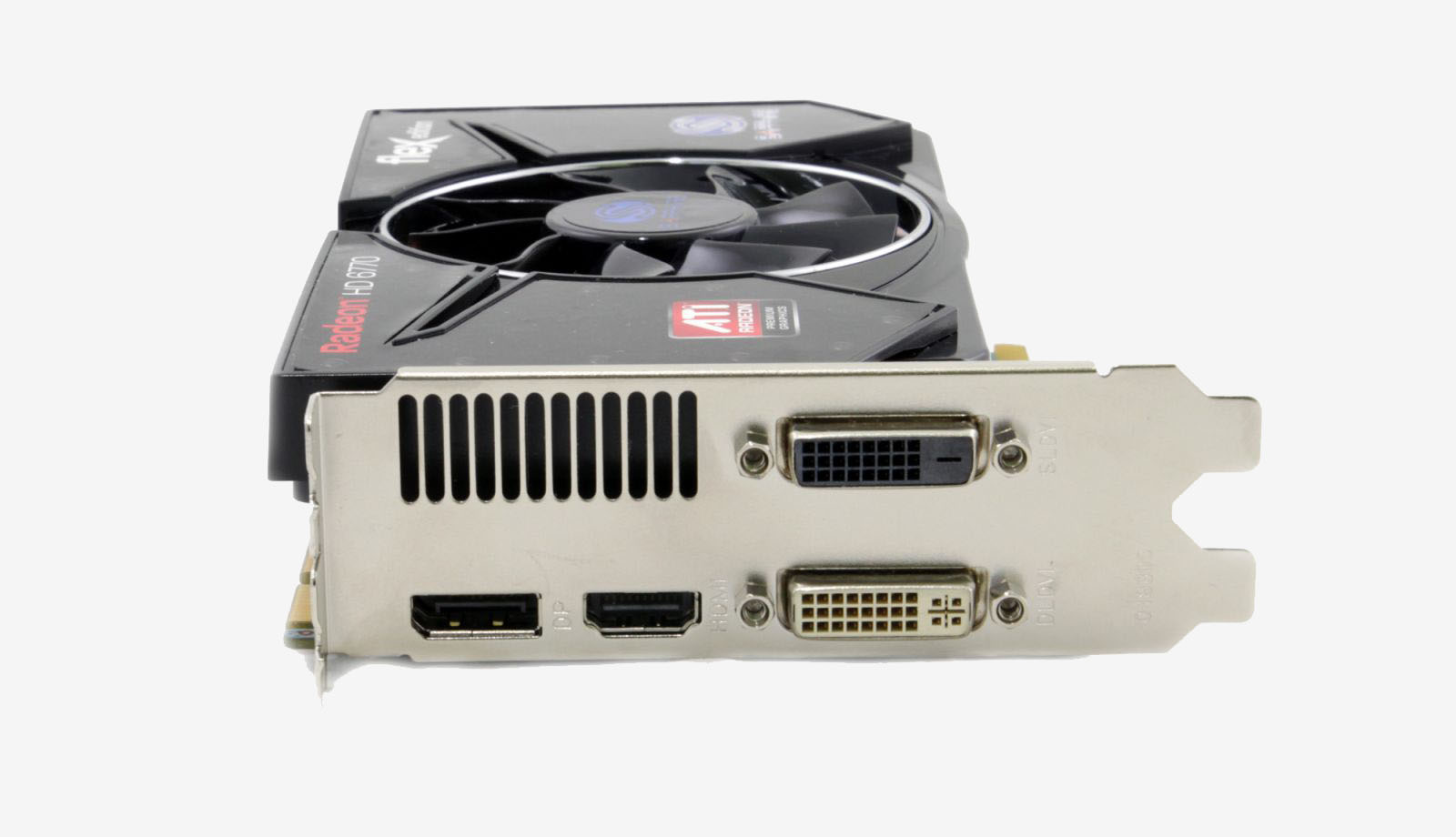

 Na śledziu znalazły się cztery wyjścia wideo – dwa DVI, Display Port, oraz HDMI. Oczywiście jeżeli ktoś nadal używa monitora wyposażonego jedynie we wtyczkę D-Sub można użyć przejściówki DVI – D-Sub.

Sapphire Radeon HD 6770 zajmuje dwa sloty

Platforma testowa
AMD Phenom II X4 960T Procesor AMD Phenom II X4 960T
 Gigabyte GA-990XA-UD3 Płyta główna Gigabyte GA-990XA-UD3
 Pamięć RAM Kingston HyperX DDR3 2x 4GB 1600MHz XMP X2 CL9 Pamięć RAM Kingston HyperX DDR3 2x 4GB 1600MHz XMP X2 CL9
 EVGA GeForce GTX 550Ti 1GB Karta graficzna EVGA GeForce GTX 550Ti 1GB
 WD Caviar Green 2TB WD20EARX 64MB cache SATA-III Dysk twardy

WD Caviar Green 2TB WD20EARX 64MB cache SATA-III
 Zalman Z11plus Obudowa Zalman Z11plus
 Zalman ZM700-GT Zasilacz Zalman ZM700-GT
 Windows 7 Home Premium (64Bit) System operacyjny Windows 7 Home Premium (64Bit)
Testy



Sapphire  Radeon HD6770 FleX
Data premiery  19.04.2011
technologia
wykonania
 40 nm
pobór energii min:
maks: 108 W
obsługiwane
technologie
DirectX 11
Shader Model 5.0
OpenGL 4.1
specjalne
technologie
Eyefinity
UVD 2
typ złącza PCI-Express x16
v. 2.1
ilość
i typ pamięci
1024 MB
128 bit GDDR5
złącza wideo DVI (2x)
Display Port
HDMI
zasilanie dodatkowe
6-pin
EVGA  GTX550Ti
Data premiery  15.03.2011
technologia
wykonania
 40 nm
pobór energii min:
maks: 116 W
obsługiwane
technologie
DirectX 11
Shader Model 5.0
OpenGL 4.1
specjalne
technologie
CUDA
PhysX
PureVideo
SLI
typ złącza PCI-Express x16
v. 2.0
ilość
i typ pamięci
1024 MB
192 bit  / GDDR5
złącza wideo 2x DVI
mini-HDMI
zasilanie dodatkowe
6 pin

Ponieważ na świecie są ludzie dla których recenzja bez benchmarków jest bezwartościowa, postanowiłem sprawdzić Sapphire HD6670 nie tylko w grach, ale i w kilku najpopularniejszych programach testujących wydajność kart graficznych. Jako punkt odniesienia użyłem karty GeForce GTX550Ti od EVGA, której wydajność powinna być zbliżona do wydajności testowanej karty. Czy tak jest w rzeczywistości? Wykresy poniżej z pewnością rozwieją wszelkie wątpliwości.

Benchmarki

Każdy test wykonany został trzykrotnie a średni wynik umieszczony został na wykresach.

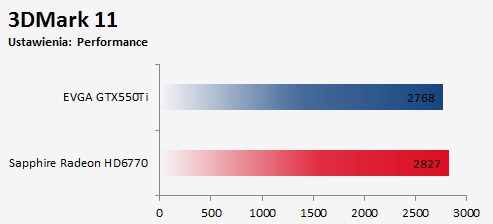

Porównanie Sapphire Radeon HD 6770 FleX kontra EVGA GTX550Ti 3DMArk 11



Porównanie Sapphire Radeon HD 6770 FleX kontra EVGA GTX550Ti 3DMArk Vantage

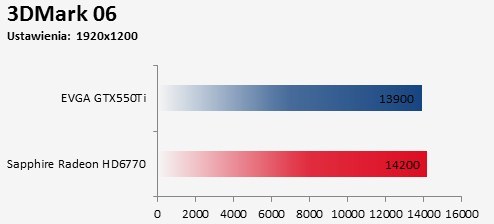

Porównanie Sapphire Radeon HD 6770 FleX kontra EVGA GTX550Ti 3DMark 06

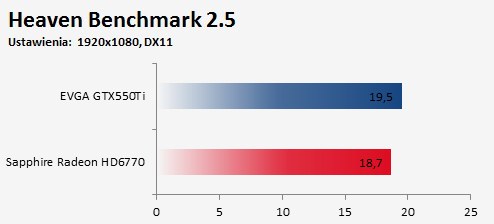

Porównanie Sapphire Radeon HD 6770 FleX kontra EVGA GTX550Ti Heaven Benchmark

Różnice w wynikach są marginalne, w zależności od użytego benchmarka raz nVidia wykazuje nieznaczną przewagę, a raz ATI. Zobaczmy, więc w grach..

 Testy

Nie mogło tu oczywiście zabraknąć kilku testów w grach. Testowany sprzęt mimo, iż swoją premierę miał już jakiś czas temu, a w dodatku nie jest zbyt drogi (w porównaniu do innych kart mających podobną wydajność), to wciąż daje radę nawet nowszym tytułom. Niestety w większości przypadków w wyższej rozdzielczości i wszystkimi upiększeniami graficznymi ustawionymi na maksymalną wartość, rozgrywka przestaje być płynna.

 Dirt 3

Dirt 3 - gra dołączona do Porównanie Sapphire Radeon HD 6770

Jako, że Sapphire daje nam wraz z kartą możliwość pobrania darmowej (i legalnej) wersji Dirt3, nie mogło go zabraknąć w testach.

Rozgrywka była dość płynna nawet w rozdzielczości Full HD, oraz wszystkimi opcjami graficznymi ustawionymi na maksymalną wartość. Aby uzyskać lepsze wrażenia z gry zdecydowanie lepiej jest zrezygnować z kilku efektów, lub grać w mniejszej rozdzielczości (zawsze jest kilka FPS więcej)

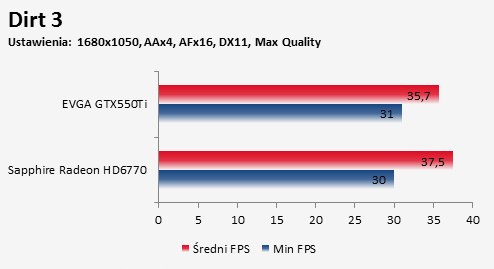

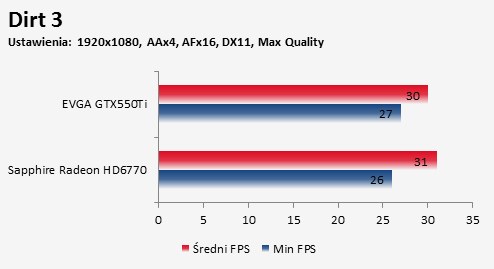

Porównanie Sapphire Radeon HD 6770 FleX i EVGA GTX550Ti gra Dirt 3



Porównanie Sapphire Radeon HD 6770 FleX i EVGA GTX550Ti gra Dirt 3



 Crysis 2



Crysis 2

Mimo iż Crysis 2 nie jest nową grą, w dodatku wielu graczy narzeka że jest tylko marnym portem z konsol, to wciąż jest świetnym testem nawet dla najnowszych kart.  W wysokiej rozdzielczości i wszystkimi upiększeniami graficznymi (wraz z włączoną teselacją), gra potrafi sprawić, że zmęczą się nawet najnowsze dwuprocesorowe karty graficzne.

Radeon HD 6770 oraz porównany GTX 550Ti w rozdzielczości Full HD niestety sobie nie radzą z płynnym wyświetlaniem obrazu. Zbytnio nie pomaga także zmniejszenie rozdzielczości. Mówiąc wprost – trzeba zrezygnować z kilku efektów graficznych.

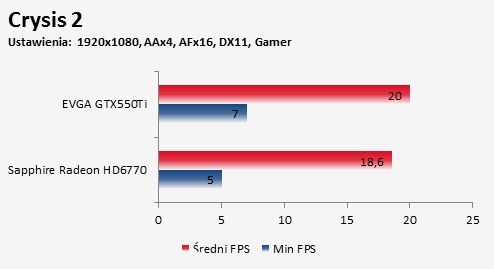

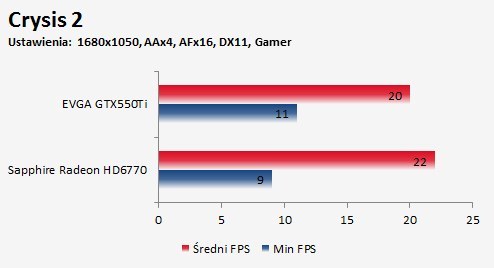

Porównanie Sapphire Radeon HD 6770 FleX i EVGA GTX550Ti gra Crysis 2



Porównanie Sapphire Radeon HD 6770 FleX i EVGA GTX550Ti gra Crysis 2



 Battlefield 3



Battlefield 3

Najnowsze dzieło EA/DICE oparte o silnik graficzny Frostbite 2, zapewniający niesamowity model zniszczeń. Wrażenia z gry są świetne, jednak o ile w trybie single player można sobie pograć na maksymalnych detalach, to w multiplayer zdecydowanie lepiej zrezygnować z kilku efektów, aby karta była w stanie wyświetlić więcej klatek na sekundę. Sprawi to, że nasze wyniki będą zdecydowanie lepsze.

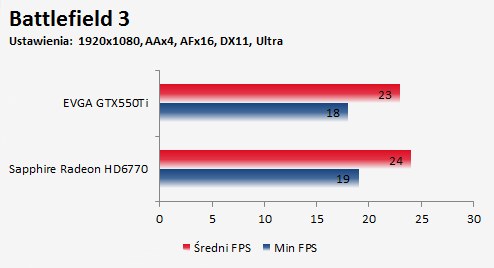

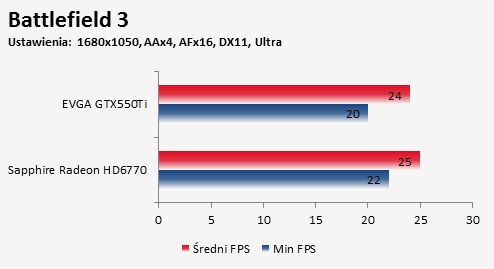

Porównanie Sapphire Radeon HD 6770 FleX i EVGA GTX550Ti gra Battlefield 3



Porównanie Sapphire Radeon HD 6770 FleX i EVGA GTX550Ti gra Battlefield 3



 Wiedźmin 2



Nie mogło zabraknąć polskiego akcentu w teście: Wiedźmin 2 – świetna produkcja CDProjekt RED. W rozdzielczości Full HD oraz wszystkimi upiększeniami ustawionymi na wartość maksymalną gra wygląda świetnie. Rozgrywka była płynna, tylko od czasu, do czasu zdarzyły się lekkie przycięcia. Zdarzało się to na tyle rzadko, że nie przeszkadzało to w rozgrywce.

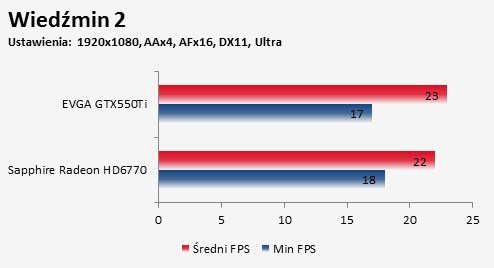

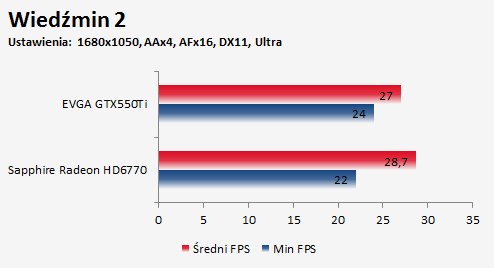

Porównanie Sapphire Radeon HD 6770 FleX i EVGA GTX550Ti gra Wiedźmin 2



Porównanie Sapphire Radeon HD 6770 FleX i EVGA GTX550Ti gra Wiedźmin 2





Podkręcanie

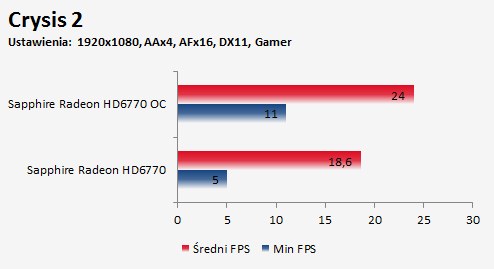

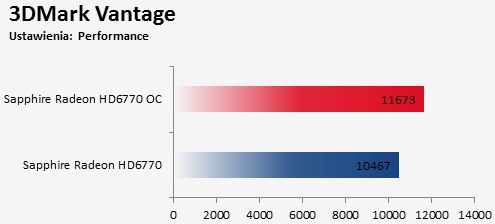

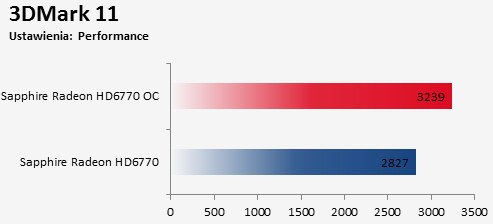

Niskie temperatury rdzenia w grach oraz dobry układ chłodzenia sprawiały, że do podkręcania podchodziłem bardzo pozytywnie nastawiony. Fabrycznie Sapphire Radeon HD6770 FleX taktowany jest zegarami 850MHz dla rdzenia oraz 1200MHz dla pamięci. Bez podnoszenia napięcia (brak takiej możliwości) udało mi się podnieść zegary do 945MHz dla rdzenia oraz 1300MHz dla pamięci. Co jest całkiem dobrym wynikiem w tym segmencie. Jak podkręcenie wpłynęło na wydajność? Wyniki prezentują poniższe wykresy.

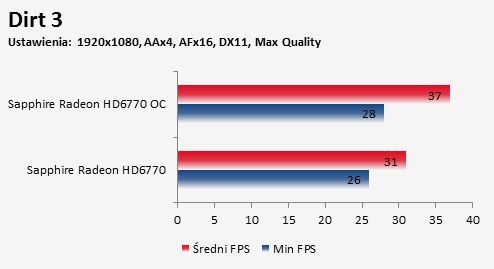

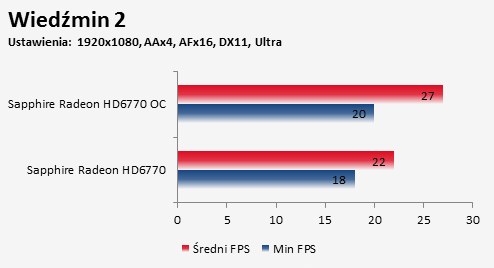

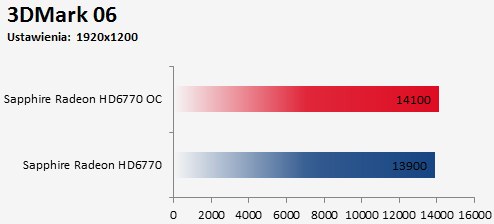

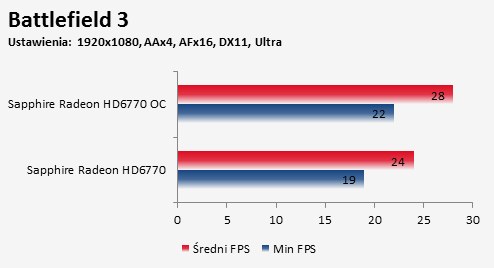

overclocking Porównanie Sapphire Radeon HD 6770 FleX



overclocking Porównanie Sapphire Radeon HD 6770 FleX



overclocking Sapphire Radeon HD 6770 FleX



overclocking Sapphire Radeon HD 6770 FleX



overclocking Sapphire Radeon HD 6770 FleX



overclocking Sapphire Radeon HD 6770 FleX



overclocking Sapphire Radeon HD 6770 FleX



Jak widać podkręcenie karty sprawiło, że radzi sobie o wiele lepiej z tytułami w których wcześniej dawała mało płynny obraz bądź czasami występowało klatkowanie. Temperatury po OC wahały się w okolicach 59-65 stopni. Niestety dalej karty nie kręciłem, ponieważ następowały nieoczekiwane zawieszenia podczas testów.





Podsumowanie



Jak na kartę za taką cenę, jej wydajność jest ponadprzeciętna. Testy w grach wykazały że poradzi sobie z każdym tytułem nawet w Full HD i z wszystkimi dostępnymi upiększeniami (po podkręceniu). Może jej wydajność jest za mała na płynną grę na trzech monitorach full HD (eyefinity), jednak dla początkującego grafika taki obszar roboczy na pewno się przyda. W porównaniu z kartą graficzną EVGA GTX550Ti nie wykazała większych różnic wydajnościowych, jednak trzeba powiedzieć, że model HD 6770 konsumuje ok. 10% mniej prądu co się przekłada na nieco niższe wymagania odnośnie zasilacza i lepszą termikę wymiany ciepła. Produkt jest z pewnością udany i znajdzie wielu nabywców wśród graczy komputerowych.
