Test Gigabyte B75M-D3V

Wygląd

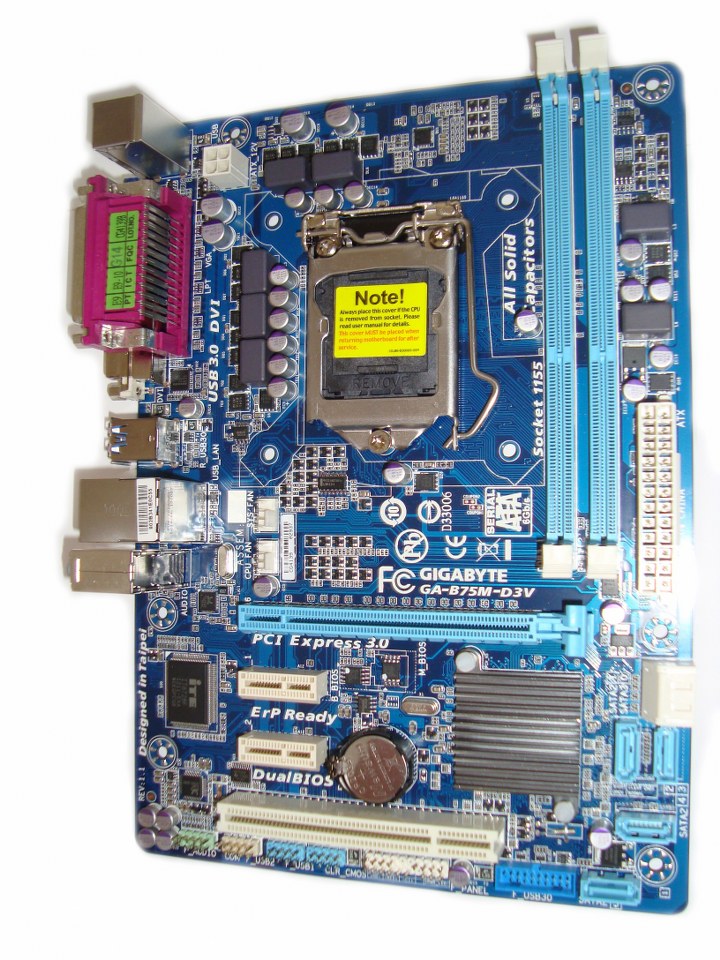

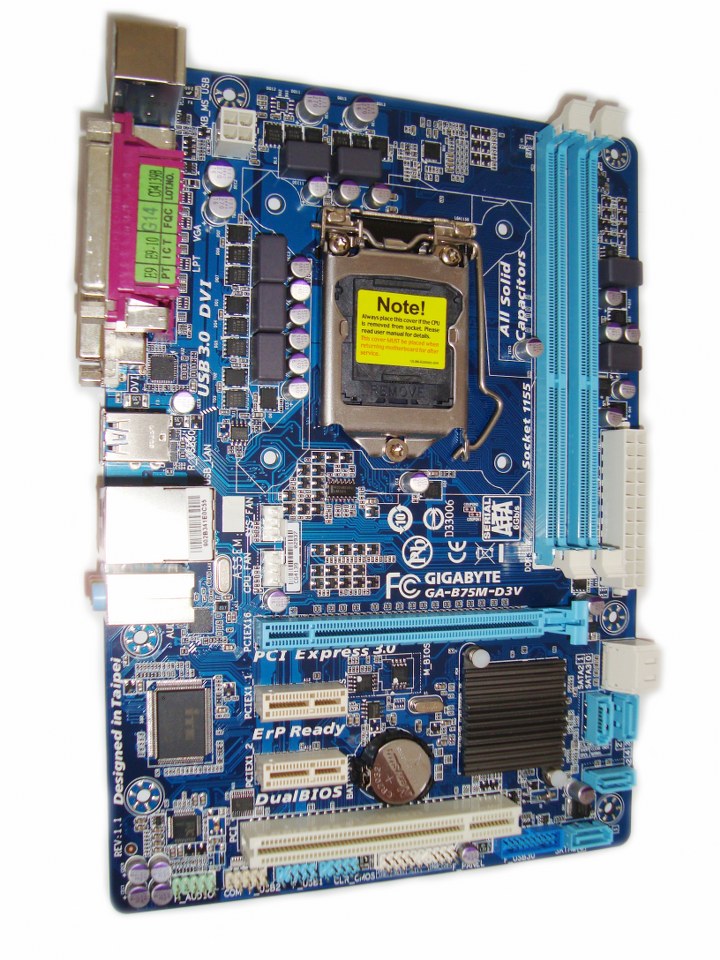

Gigabyte B75M-D3V jest płytą w formacie micro ATX (244x174mm) a laminat, na którym została oparta ma kolor niebieski.

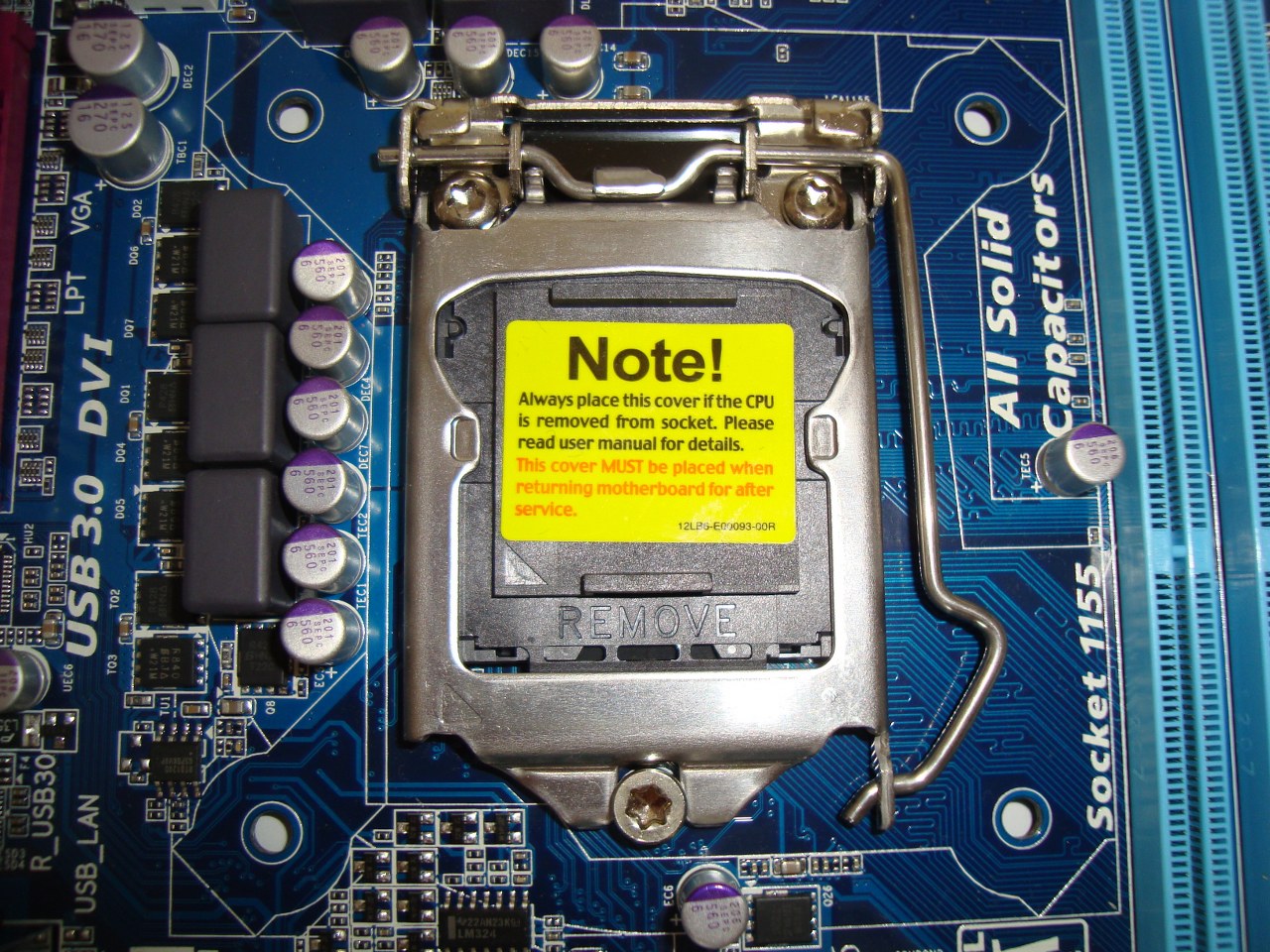

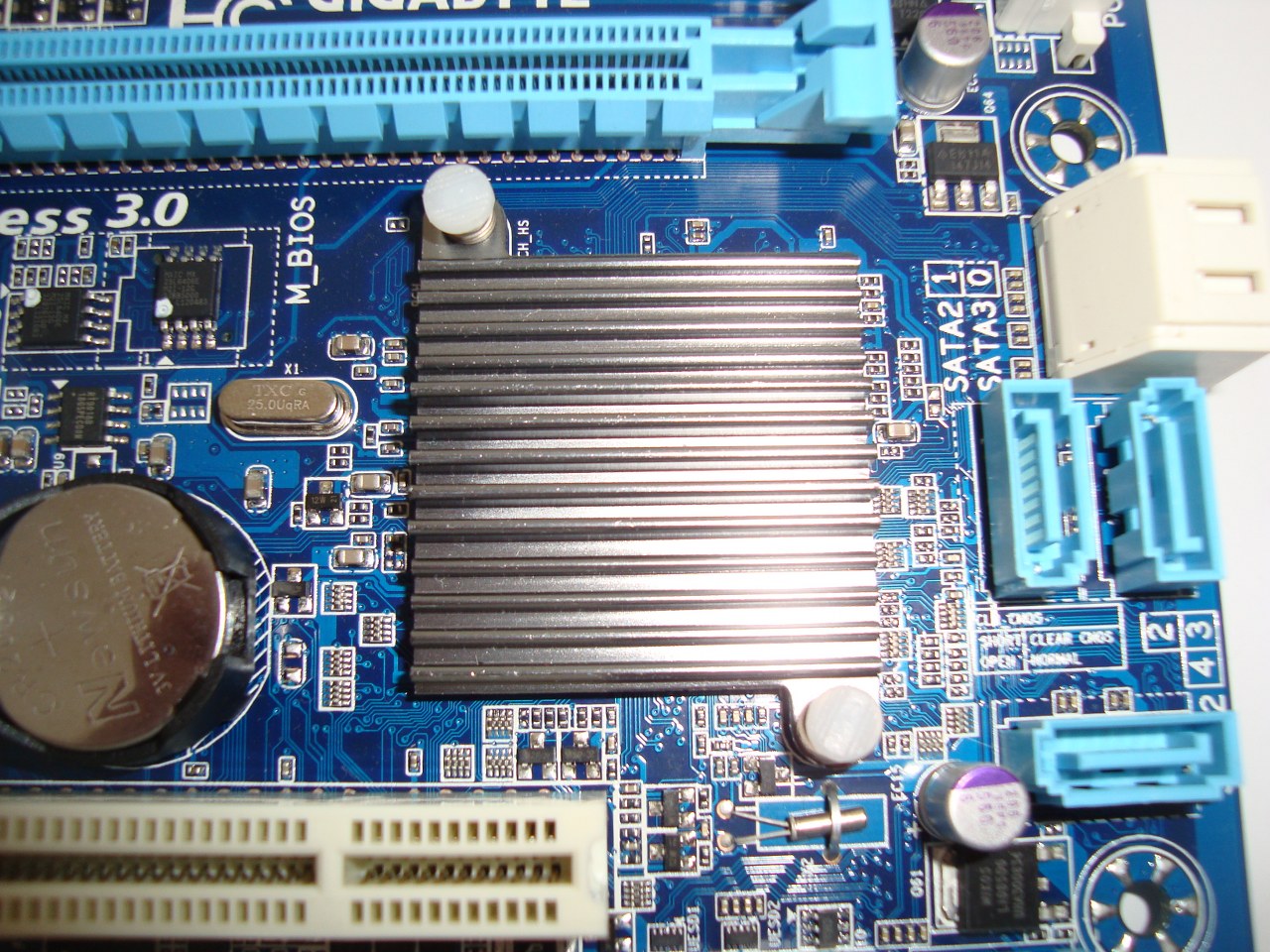

Płyta została wyposażona w podstawkę LGA 1155 i chipset Intela B75, który skrywa się pod niewielkim szarym radiatorem. Został on zamocowany do laminatu za pomocą plastikowych kołków.

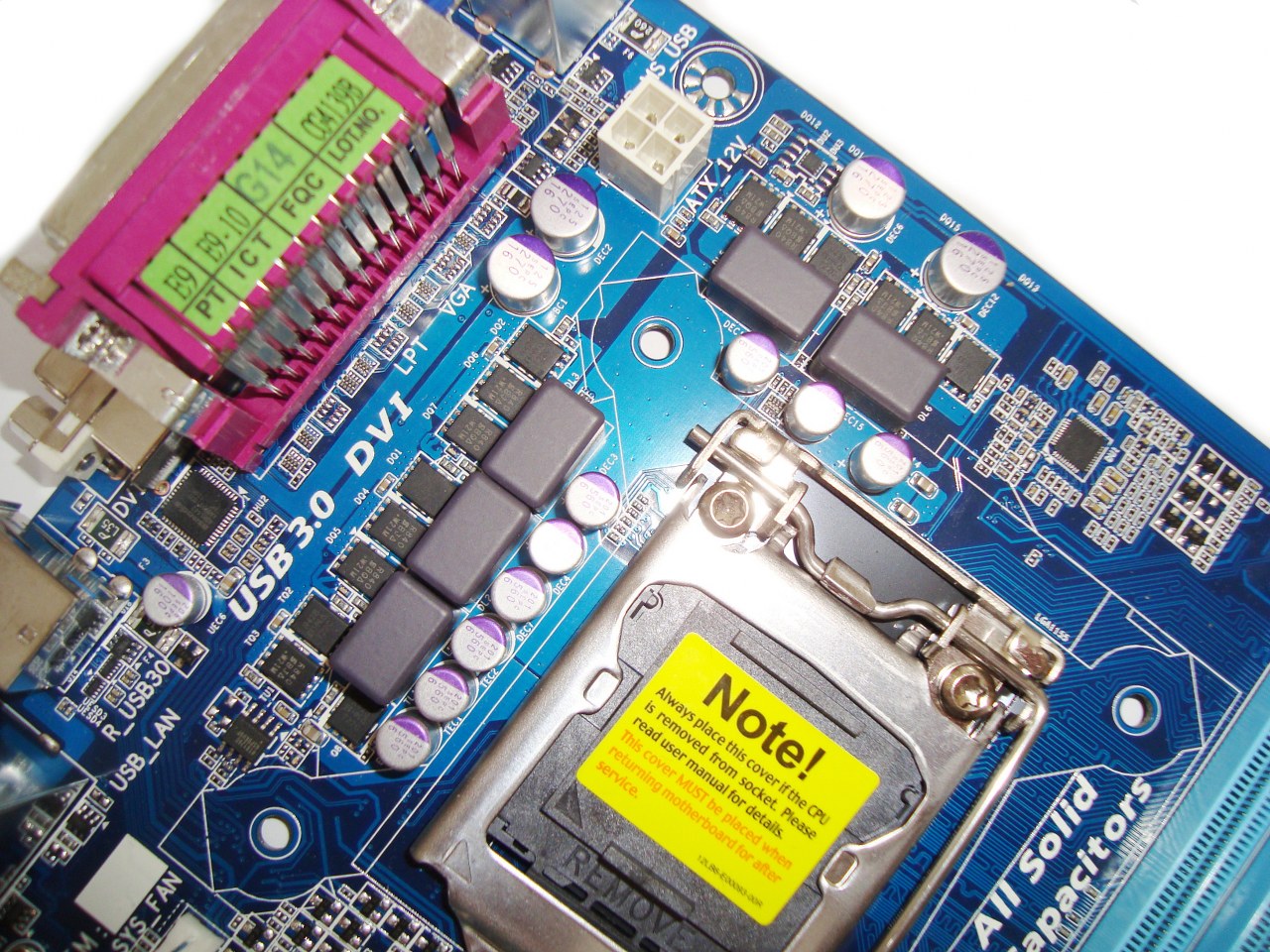

Za zasilanie procesora odpowiada pięciofazowa sekcja zasilania, która nie posiada własnego radiatora. Do wykonania sekcji zasilania na płycie Gigabyte wykorzystano komponenty najwyższej jakości takie jak: kondensatory polimerowe oraz tranzystory Lower RDS(on) MOSFETs. Mają one znacznie dłuższą żywotność a także ich temperatury pracy są o wiele niższe. Jako, że płyta ta jest konstrukcja budżetową brak radiatora na sekcji zasilania jest w pełni usprawiedliwiony.

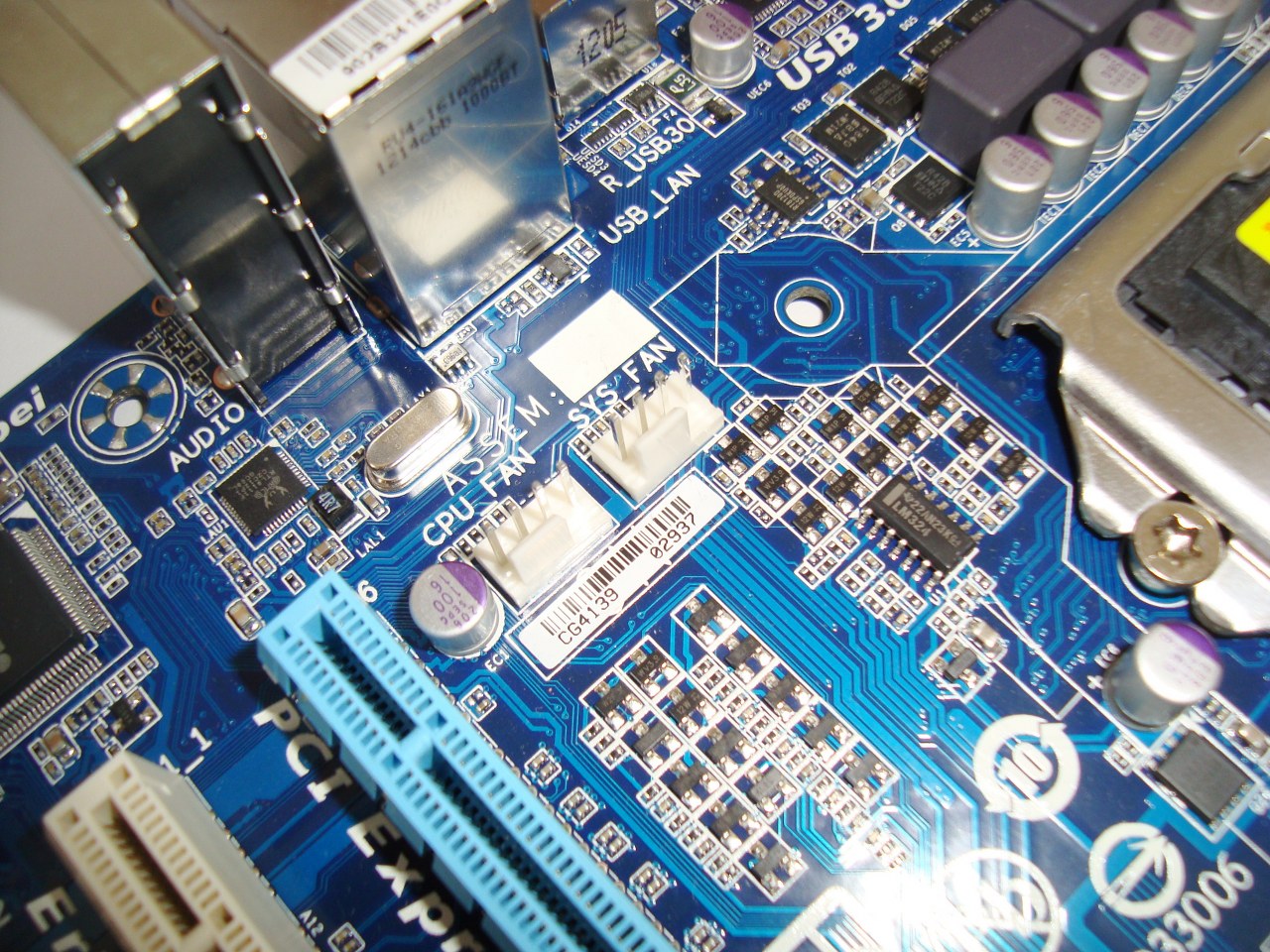

Do płyty głównej możemy podłączyć dwa wentylatory. Obydwie wtyczki zasilania znajdują się bezpośrednio pod sekcją zasilania CPU.

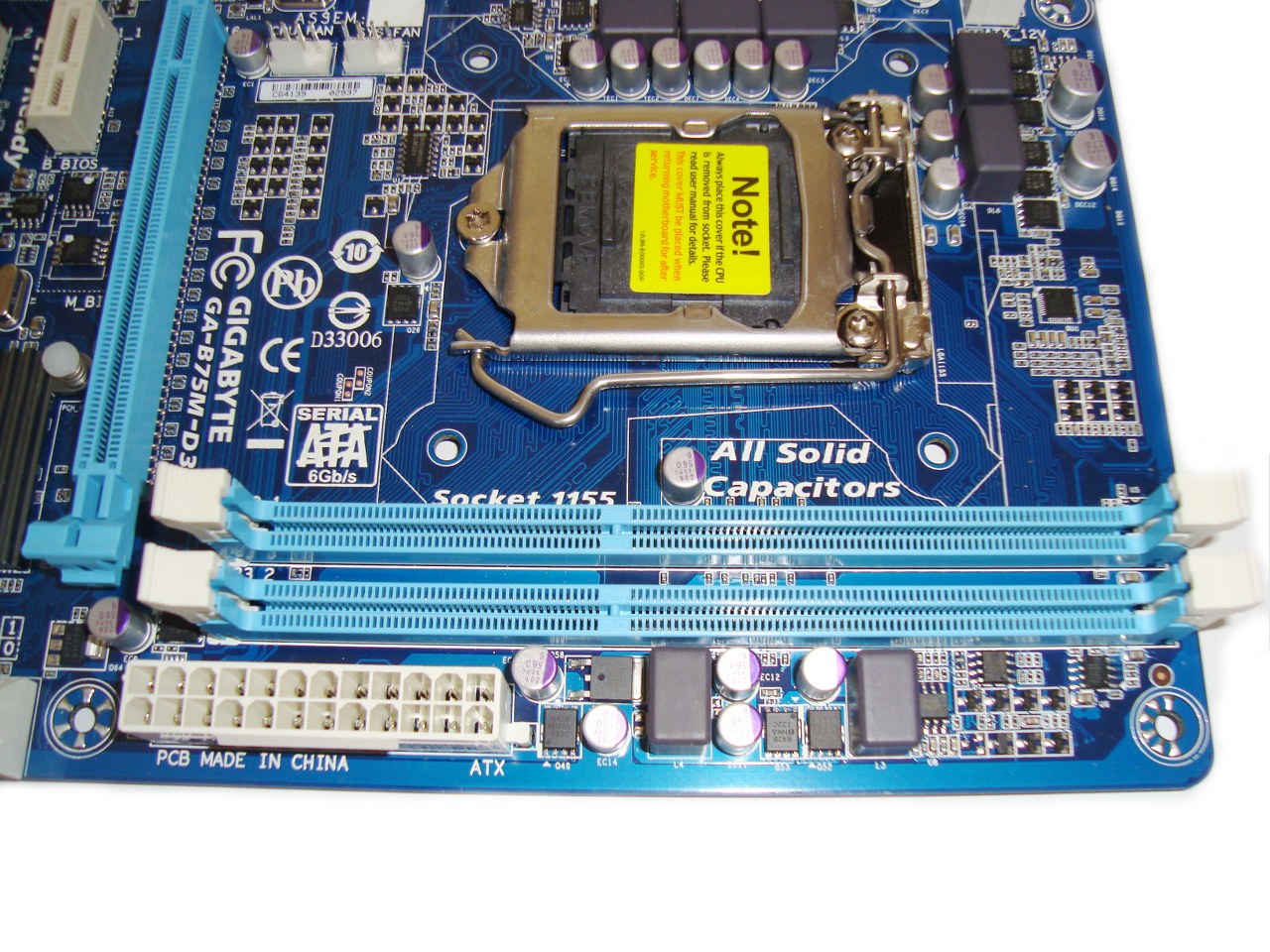

Płyta została wyposażona w 2 banki pamięci, w których pamięć pracuje w trybie dwukanałowym. Na płycie możemy zainstalować do 16GB pamięci ram DDR3 o częstotliwości 1600MHz.

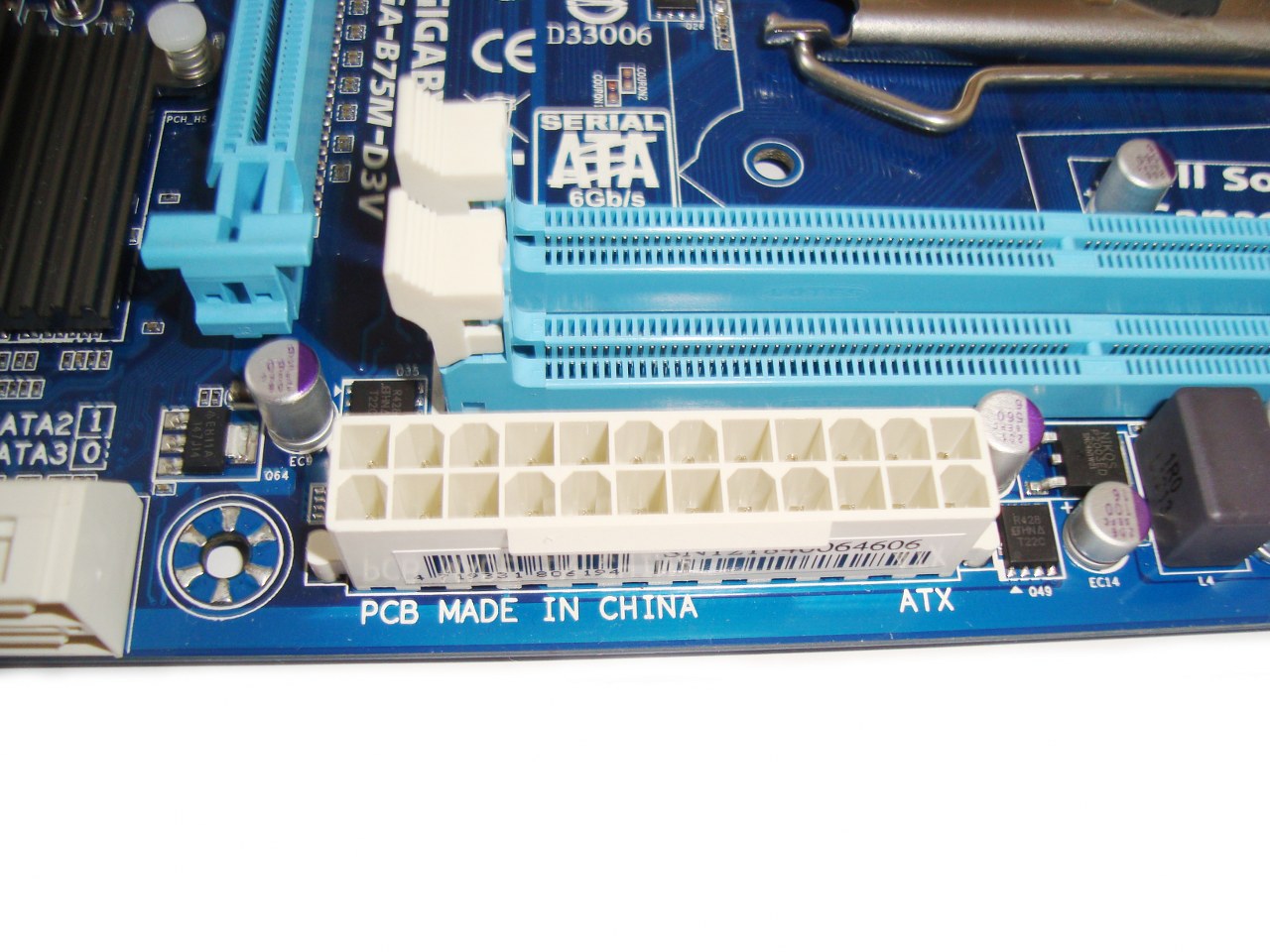

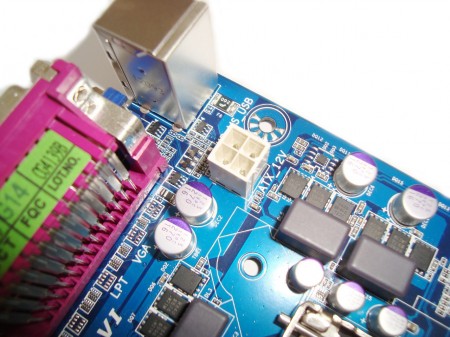

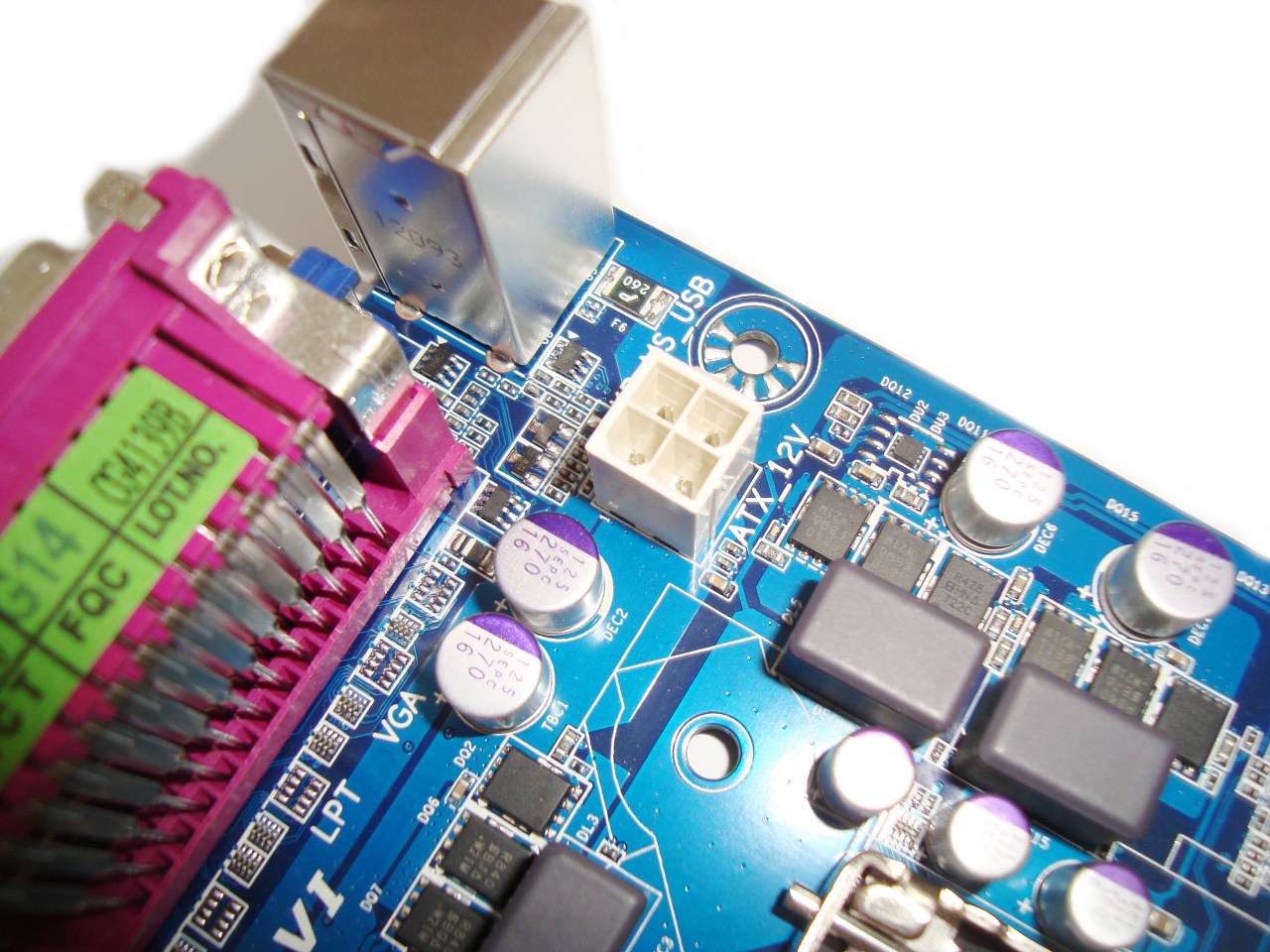

Złącze zasilania 4 pin znalazło się w górnym prawym rogu laminatu (obok sekcji zasilania) natomiast złącze 24 pin po środku prawej części PCB.

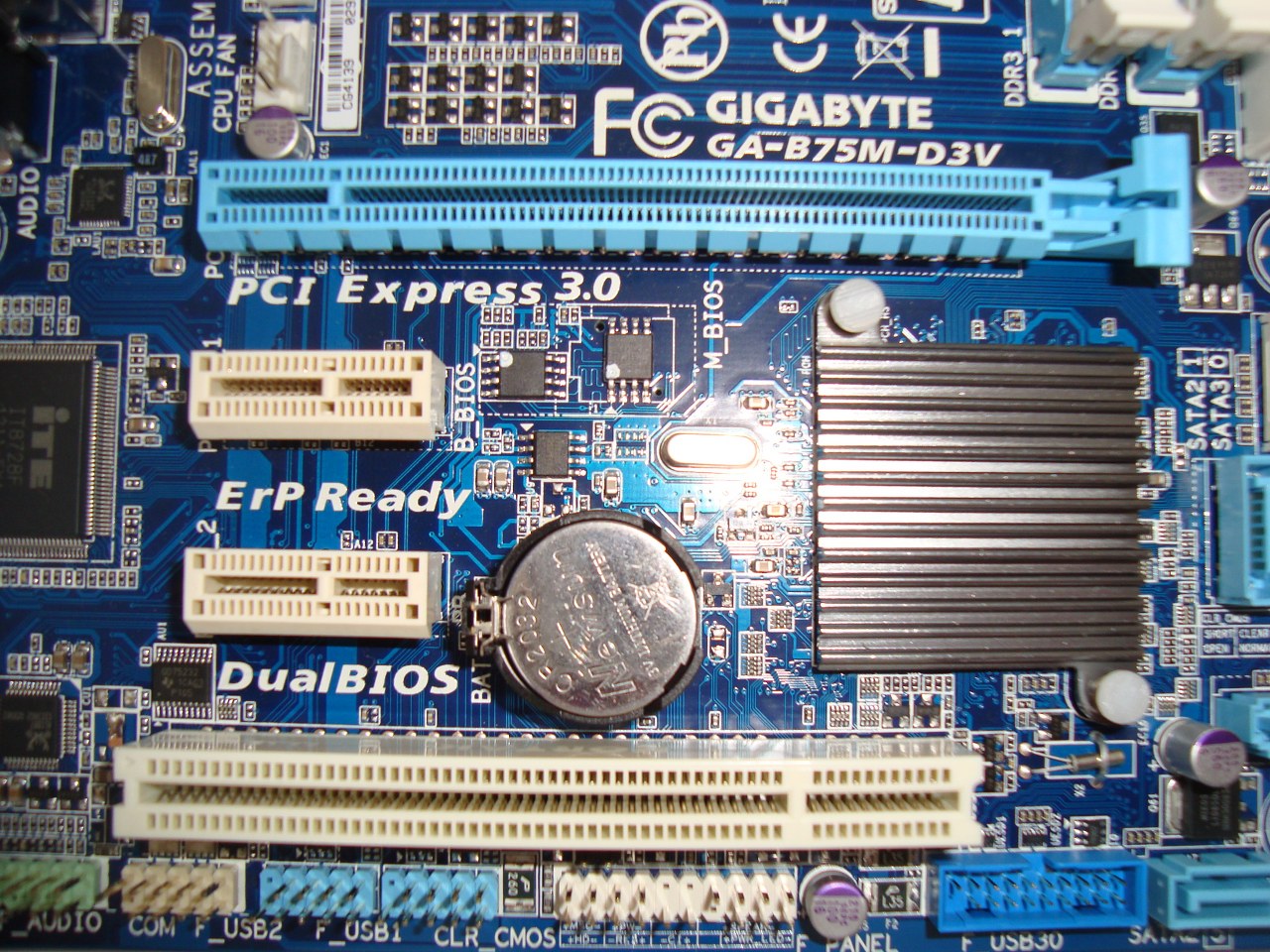

Płyta posiada jedno złącze PCI, a także dwa PCI-E x1 oraz jedno PCI-E x 16 w wersji 3.0.

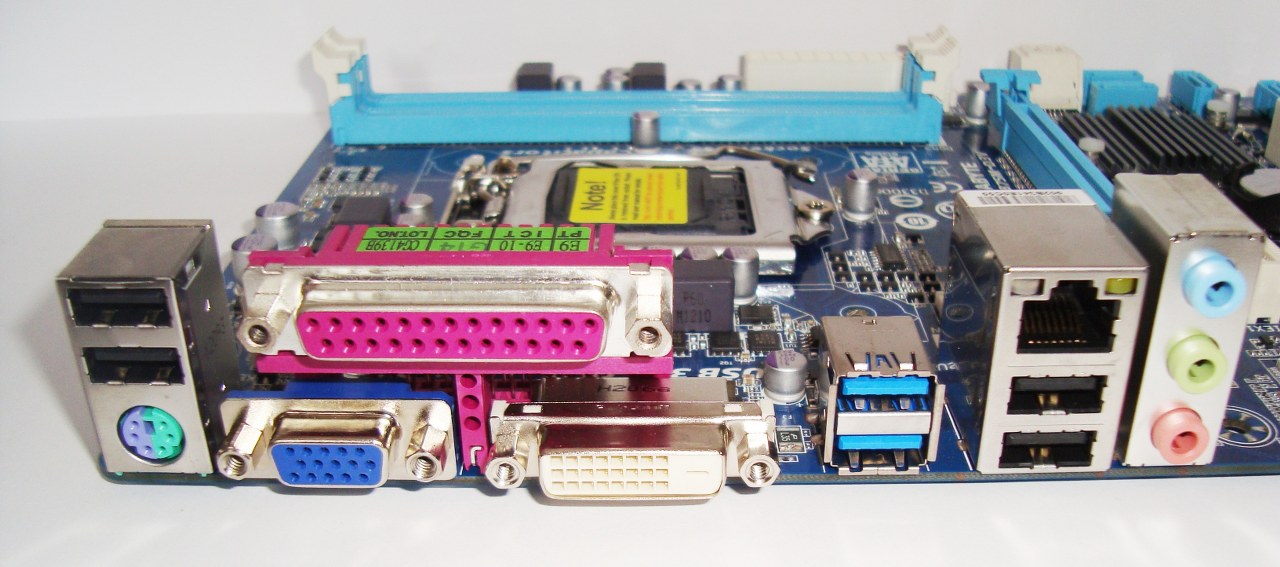

Z tyłu znajdziemy podstawowy zestaw złącz : port klawiatury/myszy PS/2, RJ-45, DVI-D, D-Sub, dwa porty USB 3.0, cztery porty USB 2.0 , trzy gniazda audio (wejście liniowe/wyjście liniowe/mikrofon) oraz port LPT do podłączenia starszych urządzeń (np. drukarek).

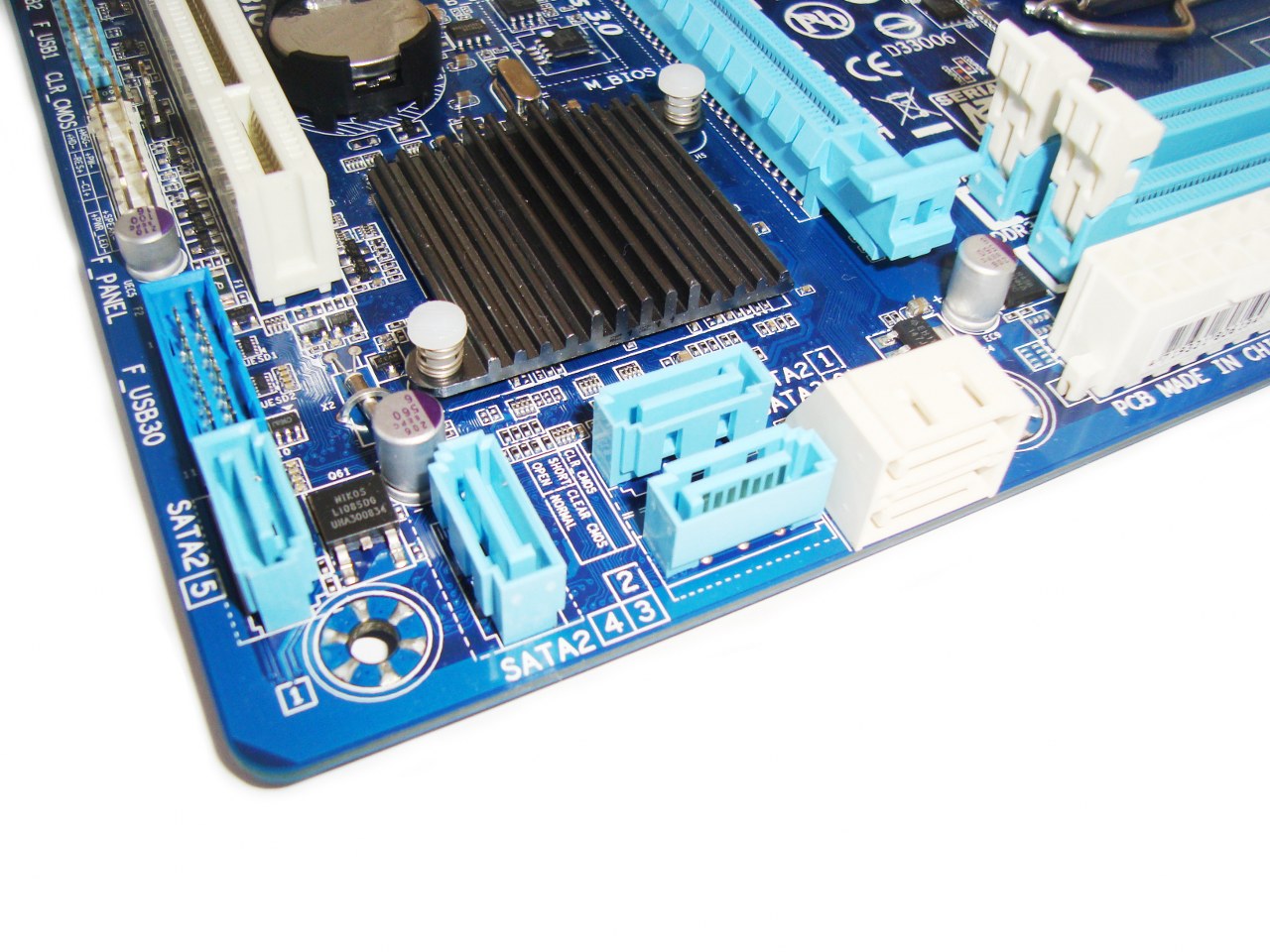

Dzięki zastosowaniu chipsetu B75, płyta Gigabyte bez dodatkowego kontrolera wspiera standardy USB 3.0 i SATAIII. Na laminacie znalazł się jeden port SATA III (biały), pięć portów SATAII (cztery niebieskie i jeden biały), dwa porty USB 3.0 na tylnym panelu. Dodatkowo możemy wyprowadzić dwa porty USB w wersji 3.0, a także cztery porty USB 2.0 na przedni panel obudowy.

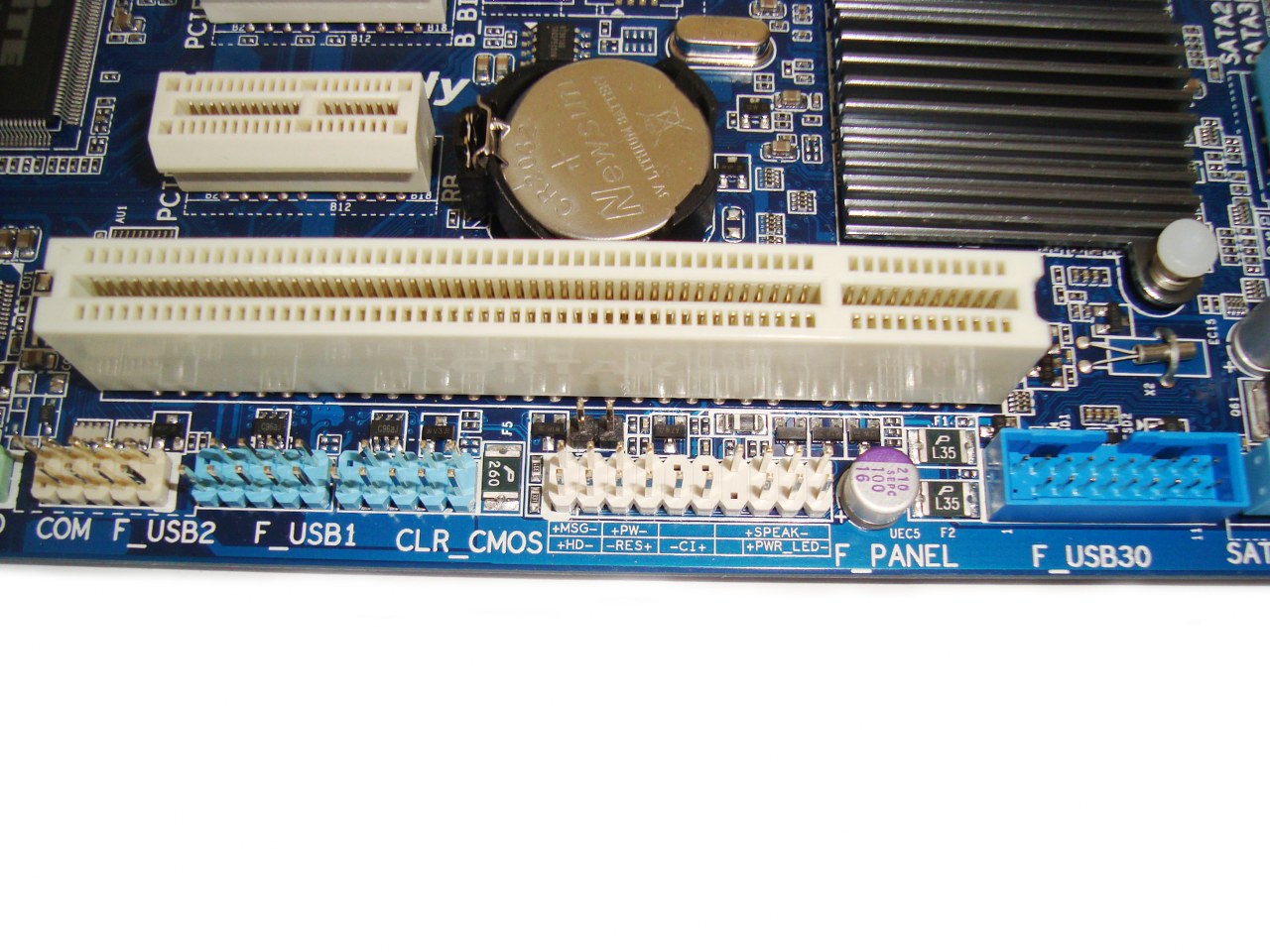

Wtyczki do ich podłączenia znajdują się pod złączem PCI (po lewej USB 2.0 po prawej USB3.0).

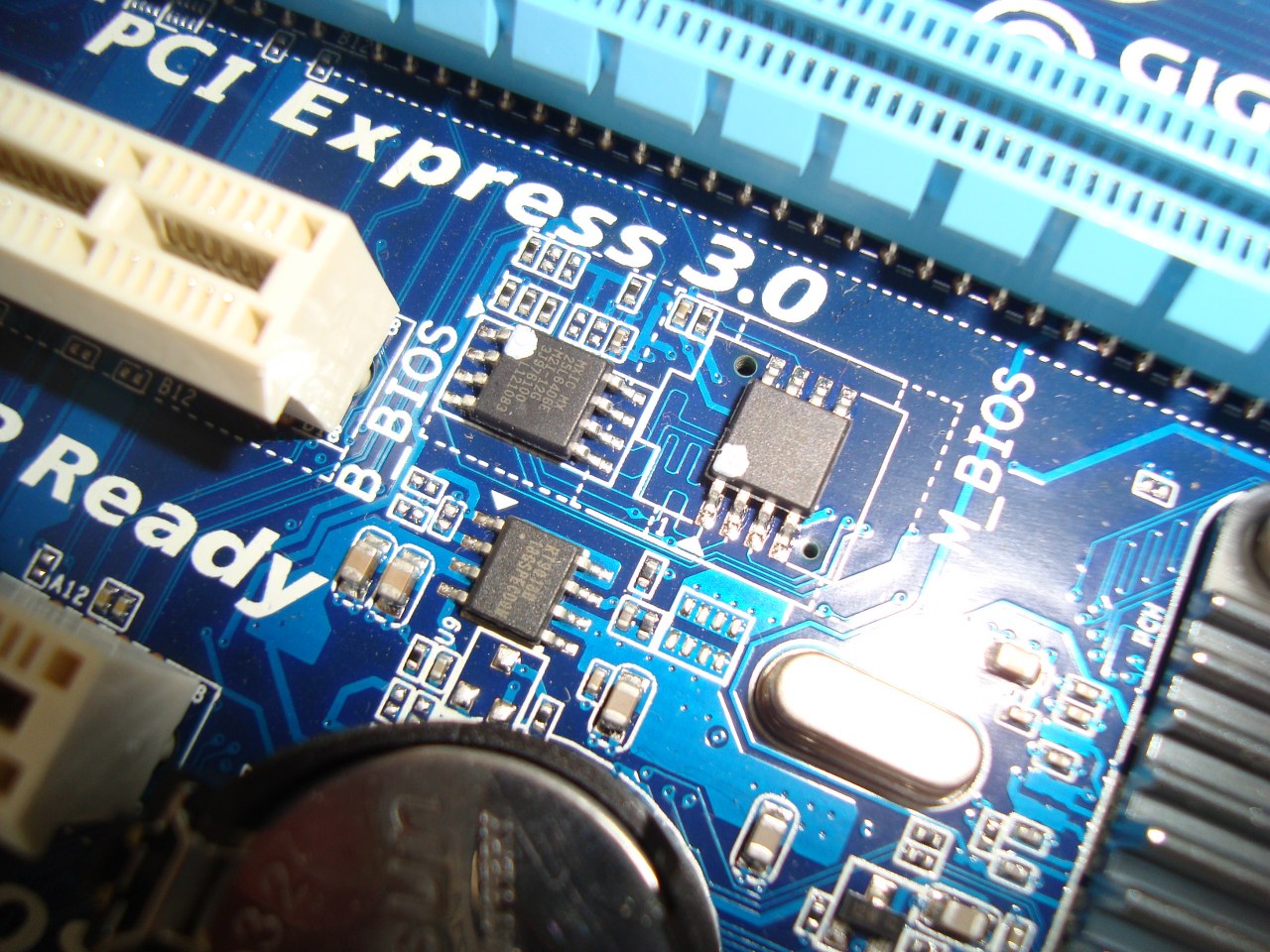

Obok portów PCI-E x 1 znalazły się dwie kości biosu i bateria do podtrzymania zapisanych w nim ustawień. Natomiast zworka do resetowania ustawień znajduje się pod złączem PCI.

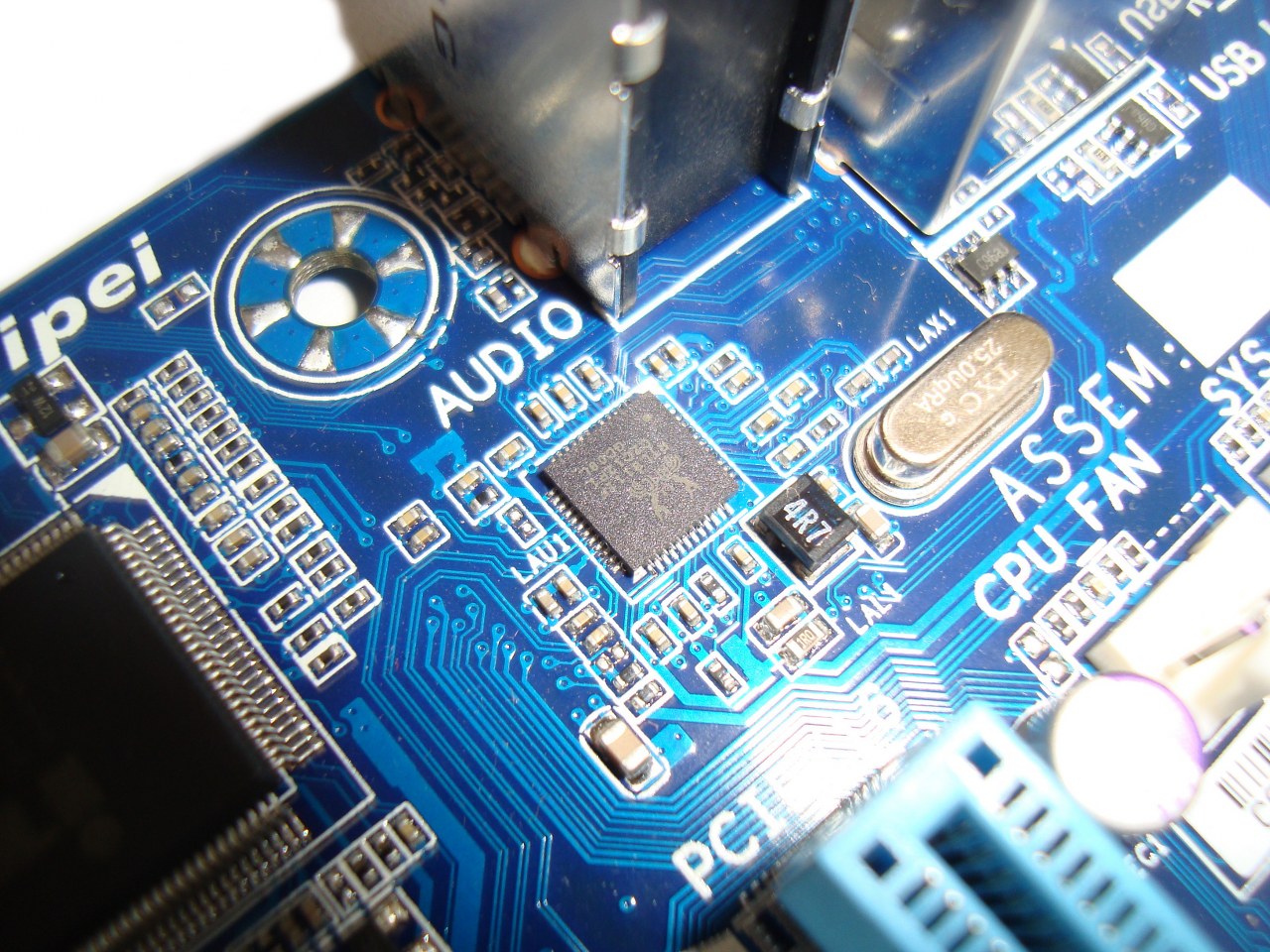

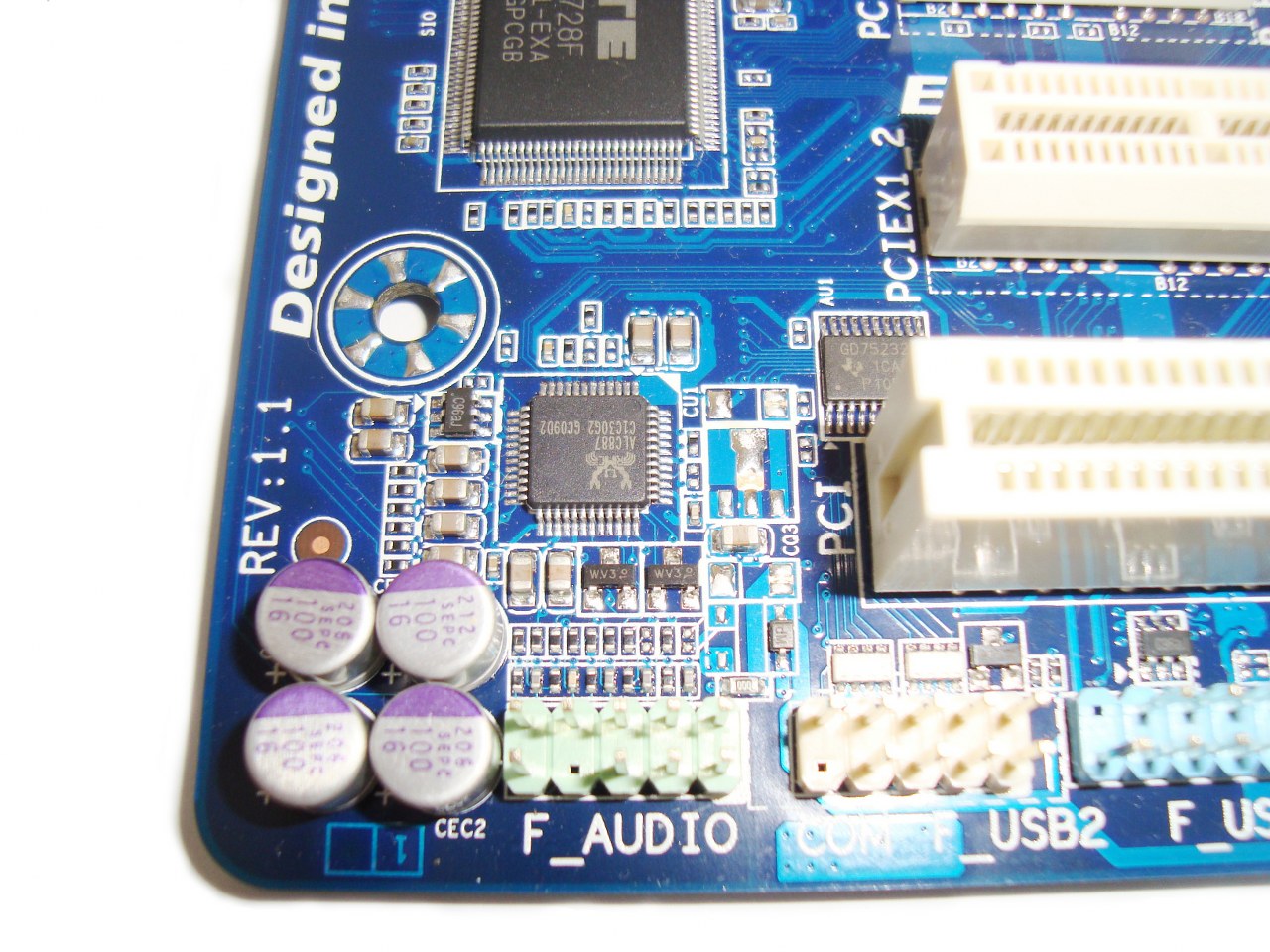

Za 7-kanałowy układ dźwięku odpowiada chip Realtek ALC887. Wtyczka do podpięcia zewnętrznych złącz AUDIO znajduje się w prawym dolnym rogu laminatu.

Układ odpowiadający za prace karty sieciowej to Realtek RTL8111F.

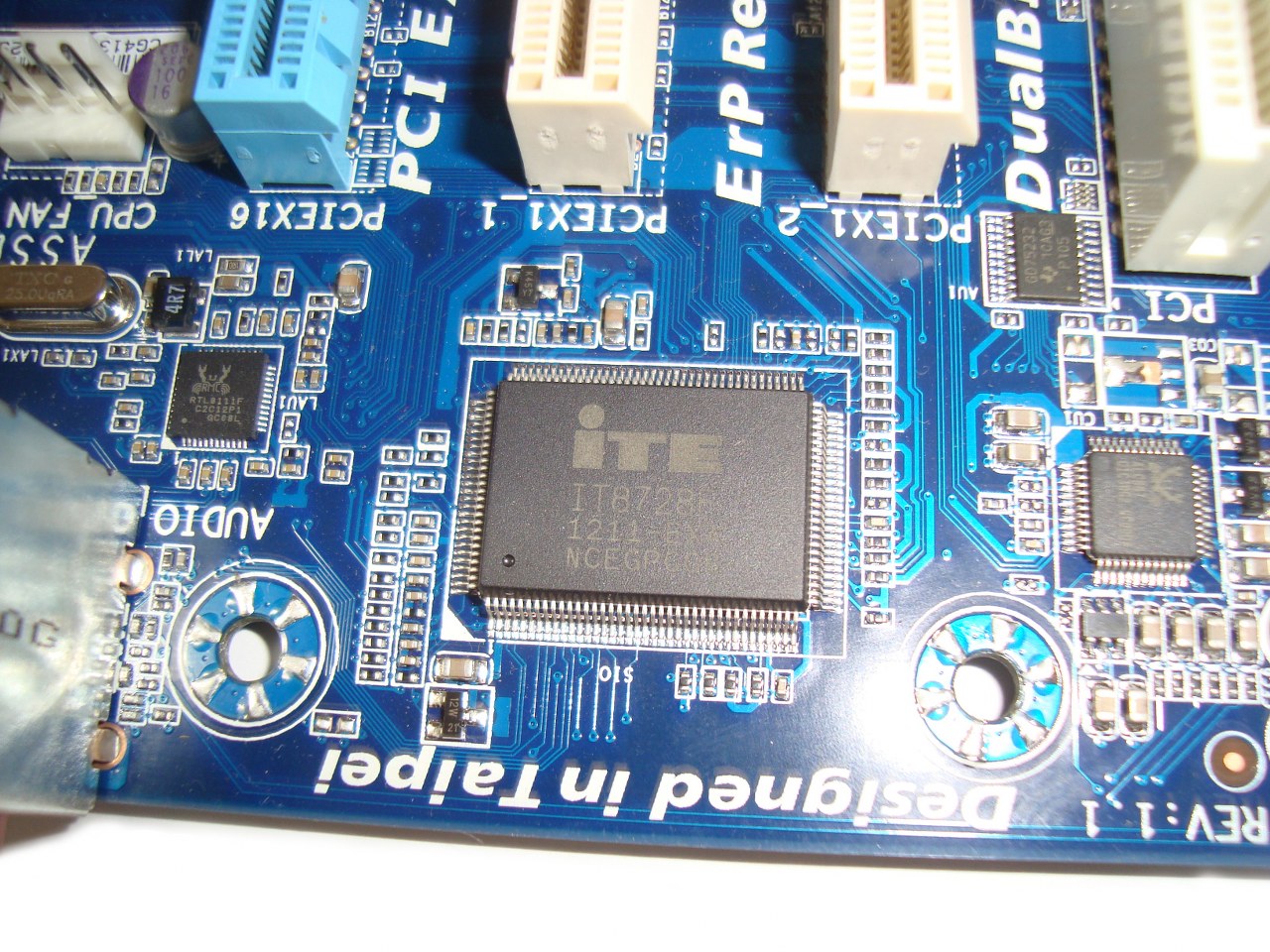

Chip ITE IT8728F odpowiada za monitoring napięć, temperatur, a także kontrole wentylatorów podłączonych do płyty głównej.

Firma Gigabyte udziela na swój produkt trzy lata gwarancji.
