Test Gigabyte Z77X-UD5H-WB WIFI – płyta główna z najwyższej półki




Opinia


Gniazdo:

Cena:

Producent:

criteria 1





5/5


User Rating
22 total ratings



Plusy


+ Obsługa procesorów Sandy Bridge i Ivy Bridge
+ PCI-E 3.0
+ Nominalna obsługa USB 3.0/SATA III przez chipset Intel Z77 oraz dodatkowe układy logiki zapewniające kolejne porty SATA III / USB 3.0
+ Obsługa NVIDIA SLI oraz AMD CrossFireX
+ Energooszczędność
+ Wysokiej klasy podzespoły: kondensatory polimerowe, cewki z rdzeniem ferrytowym oraz tranzystory Lower RDS(on) MOSFETs
+ Ultra Durable 4 (podwojona liczba miedzi w wewnętrznej warstwie płytki PCB)
+ Bardzo duże możliwości OC
+ Punkty pomiarowe napięć oraz specjalne przyciski i złącza upraszczające podkręcanie
+ Znakomity system chłodzenia (radiatory, rurka cieplna wraz z śrubami wykorzystanymi do ich przykręcenia)
+ Akcesoria (karta WI-Fi/BT i panel ze złączami USB 3.0)
+ Złącze m-SATA.

Minusy


- Cena
- Tylko jeden port PCI-E pracujący z pełną szybkością x16


Kilka słów o teście

Firma Gigabyte sukcesywnie powiększa swoją rodzinę płyt głównych opartych na najnowszym układzie logiki Intel Z77.

0
Opublikowano 25 września 2012 Spis treści:


Recenzja



Testy

Sterowniki Intel HD3000 : Wersja  9.17.10.2792 (najnowsze pobrane z strony Gigabyte).

Wszystkie testy zostaną przeprowadzone w dwóch trybach:

  • Bez OC: Standardowe ustawienia CPU 3400MHz oraz 1333MHz dla pamięci ram (funkcja Intel Turbo była wyłączona).
  • OC: Podkręcone CPU MHz 4700MHz oraz 1600MHz dla pamięci RAM.

Testy zostały przeprowadzone w następujących programach:

PCMark 07

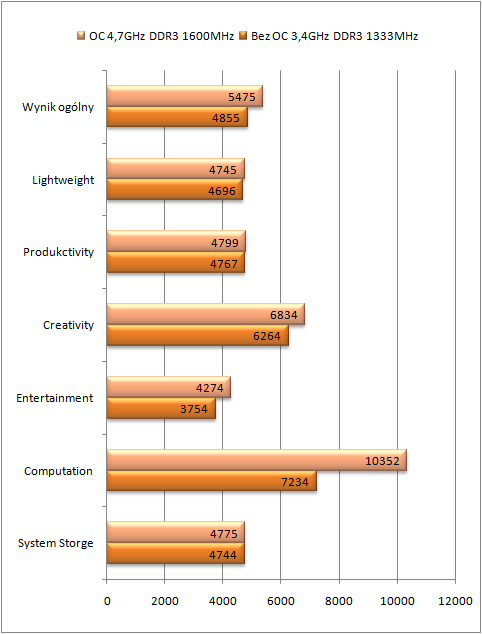

PCMark 07 – Wykonany został cały test PC mark 07, na wykresach przedstawiłem wynik ogólny oraz wyniki cząstkowe.



PCMark 07, Z77X-UD5H-WB WIFI



SiSoft Sandra 2011

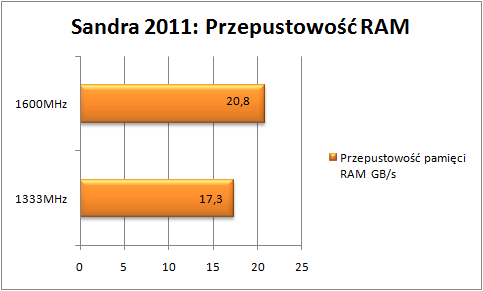

SiSoft Sandra 2011- sprawdziłem  przepustowość pamięci RAM przy taktowaniu 1333/1600MHz. Testy przeprowadziłem trzykrotnie, wynik uśredniłem i podałem na wykresie.



przepustowość Z77X-UD5H-WB WIFI, Sandra 2011



AIDA 64

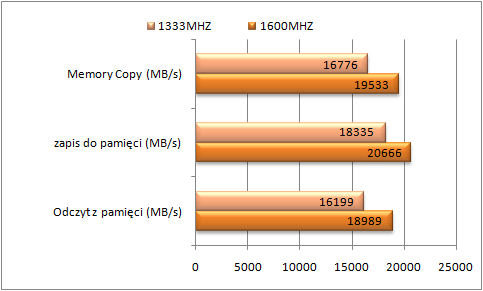

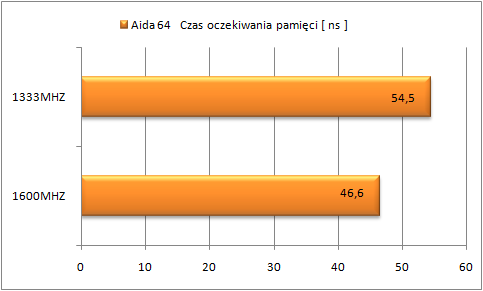

AIDA 64 – Wykorzystałem wbudowane narzędzie do testowania modułów RAM. Sprawdziłem odczyt, zapis, kopiowanie oraz opóźnienie pamięci RAM przy taktowaniu 1333/1600MHz. Testy przeprowadziłem trzykrotnie, a wynik uśredniłem.

Test Gigabyte Z77X-UD5H-WB WIFI, Aida64

AIDA 64 Gigabyte Z77MX-D3H

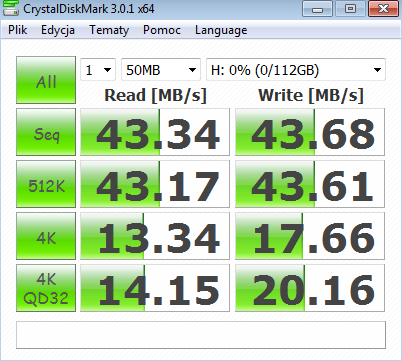

Crystal Disk Mark – jest popularnym benchmarkiem do testowania dysków SSD. Dysk użyty w testach to Kingston HiperX 3K 120GB podłączony do zewnętrznej kieszeni ze złączem USB 2.0 na płycie Gigabyte Z77X-UD5H-WB WIFI. Transfery danych wyglądały następująco:

Test Gigabyte Z77X-UD5H-WB WIFI, Cristal Disk Mark 3

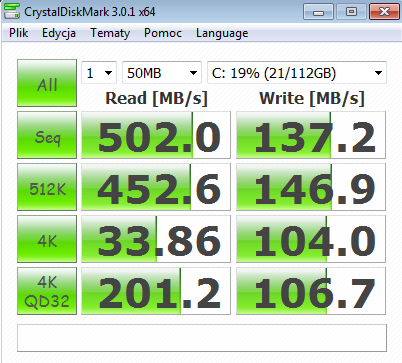

Również przy pomocy Crystal Disk Mark 3.0.1 sprawdziłem zapis i odczyt z dysku systemowego Corsair force GT 3 120GB, który podpięty był pod wejście SATA III na płycie głównej Gigabyte Z77X-UD5H-WB WIFI. Wyniki testów przedstawiały się następująco:

Test Gigabyte Z77X-UD5H-WB WIFI, Cristal Disk Mark 3



Dirt 3

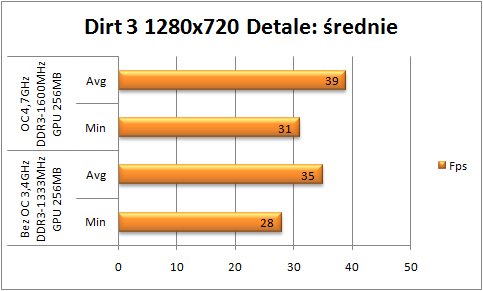

Dirt3 – Świetna gra wyścigowa od studia Codemasters. W testach użyłem zintegrowanej grafiki Intel HD 3000, która znajduje się w procesorze Intel I7. Testy przeprowadziłem w rozdzielczości 720p na ustawieniach średnich przy pomocy wbudowanego w grę benchmarka. Test dla każdych ustawień został przeprowadzony trzy razy, a wyniki uśredniono.

Test Gigabyte Z77X-UD5H-WB WIFI Dirt 3



Spis treści: Test Gigabyte Z77X-UD5H-WB WIFI – płyta główna z najwyższej półki
