Test Gigabyte Z77X-UD5H-WB WIFI – płyta główna z najwyższej półki




Opinia


Gniazdo:

Cena:

Producent:

criteria 1





5/5


User Rating
26 total ratings



Plusy


+ Obsługa procesorów Sandy Bridge i Ivy Bridge
+ PCI-E 3.0
+ Nominalna obsługa USB 3.0/SATA III przez chipset Intel Z77 oraz dodatkowe układy logiki zapewniające kolejne porty SATA III / USB 3.0
+ Obsługa NVIDIA SLI oraz AMD CrossFireX
+ Energooszczędność
+ Wysokiej klasy podzespoły: kondensatory polimerowe, cewki z rdzeniem ferrytowym oraz tranzystory Lower RDS(on) MOSFETs
+ Ultra Durable 4 (podwojona liczba miedzi w wewnętrznej warstwie płytki PCB)
+ Bardzo duże możliwości OC
+ Punkty pomiarowe napięć oraz specjalne przyciski i złącza upraszczające podkręcanie
+ Znakomity system chłodzenia (radiatory, rurka cieplna wraz z śrubami wykorzystanymi do ich przykręcenia)
+ Akcesoria (karta WI-Fi/BT i panel ze złączami USB 3.0)
+ Złącze m-SATA.

Minusy


- Cena
- Tylko jeden port PCI-E pracujący z pełną szybkością x16


Kilka słów o teście

Firma Gigabyte sukcesywnie powiększa swoją rodzinę płyt głównych opartych na najnowszym układzie logiki Intel Z77.

0
Opublikowano 25 września 2012 Spis treści:


Recenzja



BIOS UEFI

Płyta Gigabyte jest wyposażona w 3D Dual UEFI BIOS, w którym możemy zmieniać ustawienia za pomocą myszki lub klawiatury. Bios posiada dwa tryby pracy Zaawansowany oraz 3D.

Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI, 3D BIOS

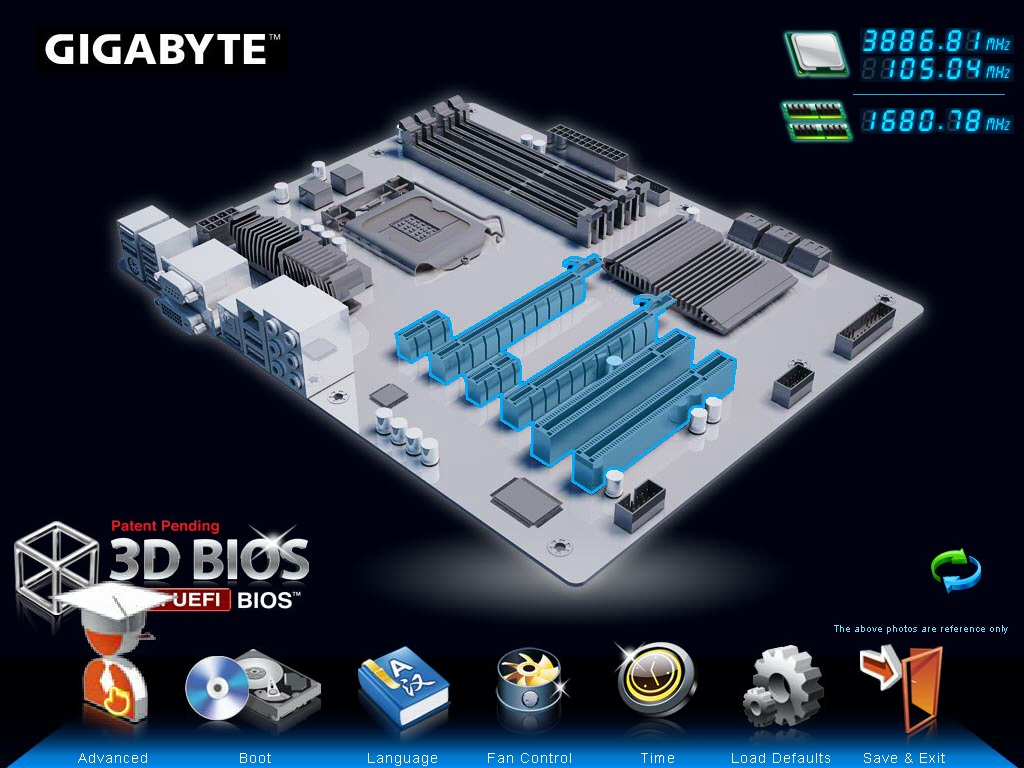

Po środku Biosu w trybie 3D znajduje się interaktywny obrazek płyty Z77X-UD5H-WB WIFI, w prawym rogu znajdują się podstawowe parametry pracy CPU i pamięci RAM. Niżej menu zostało podzielone na 7 głównych części:

  • Advanced – Po wejściu w te menu zostajemy przeniesieni do Zaawansowanego BIOSu, w którym ilość opcji konfiguracji jest większa.
  • Boot – W tym menu dostosujemy kolejność bootowania Windowsa z podpiętych nośników/napędów .
  • Language -Tutaj dostosujemy podstawowy język UEFI
  • Fan Contorl – Zarządzanie wentylatorami
  • Time – Ustawienia związane z zegarkiem systemowym
  • Load Defaults – Przywracanie domyślnych ustawień
  • Seve & Exit – Zapisywanie ustawień oraz wyjście z 3D BIOSu.

W trybie 3D  mamy możliwość zmiany parametrów swojej płyty np:

Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI, 3D BIOS Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI, 3D BIOS

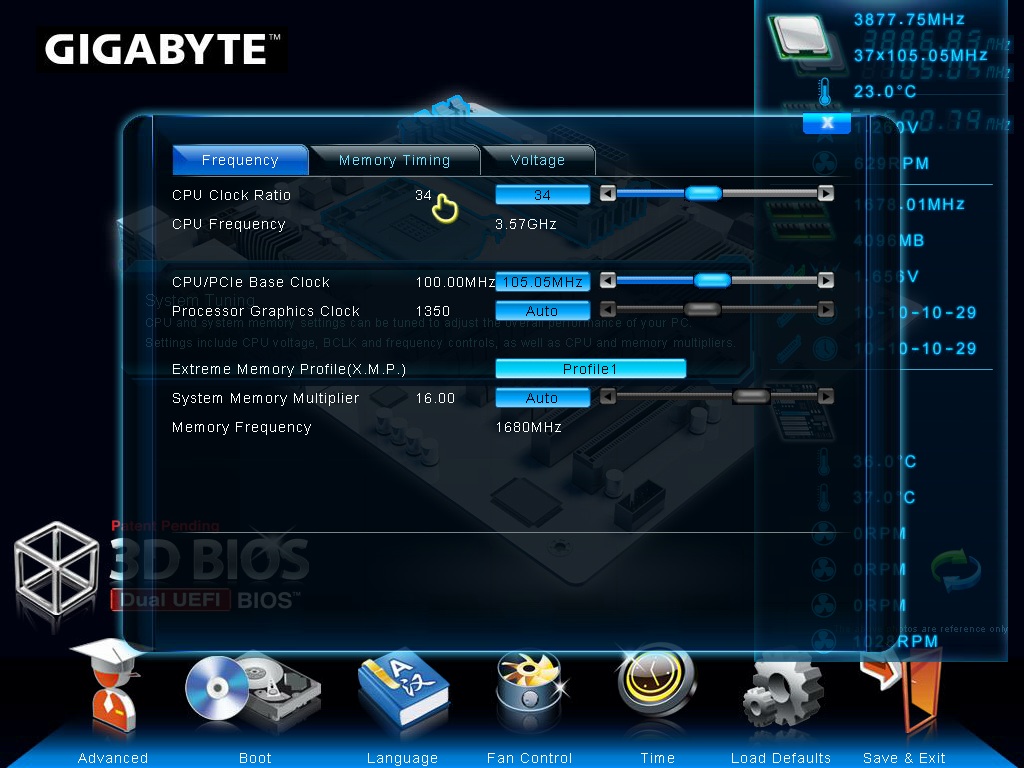

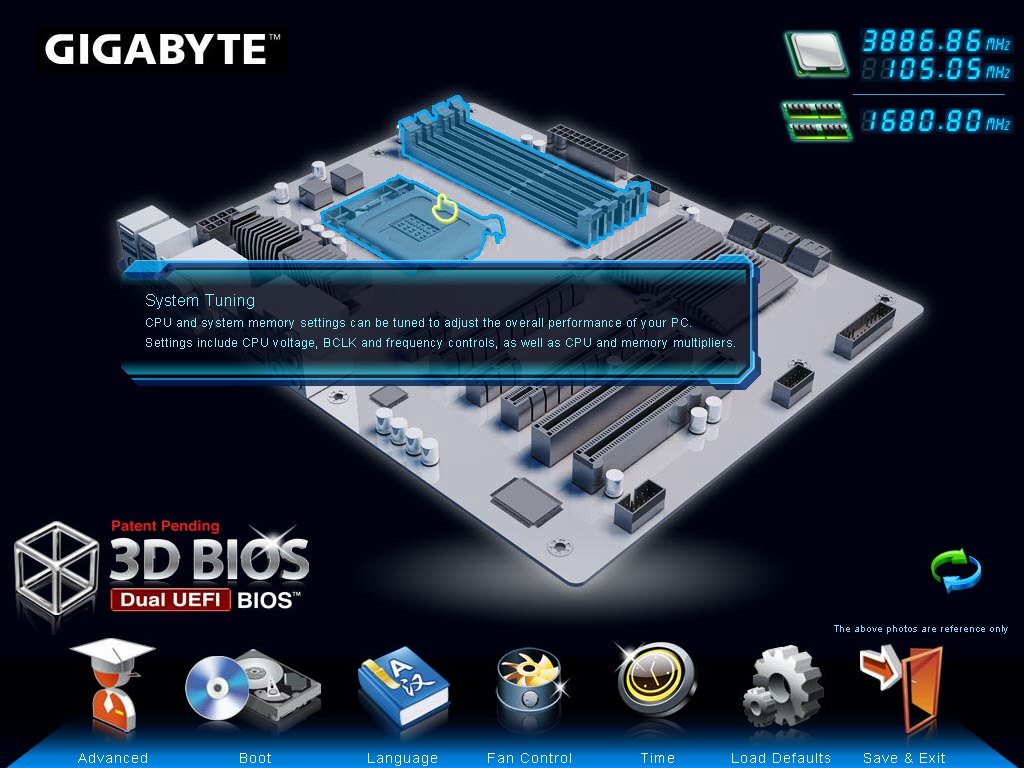

Po najechaniu kursorem na gniazdo CPU (na interaktywnym obrazku płyty) możemy konfigurować ustawienia pracy CPU (mnożnik procesora, tryb Turbo itp).

Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI, 3D BIOS Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI, 3D BIOS

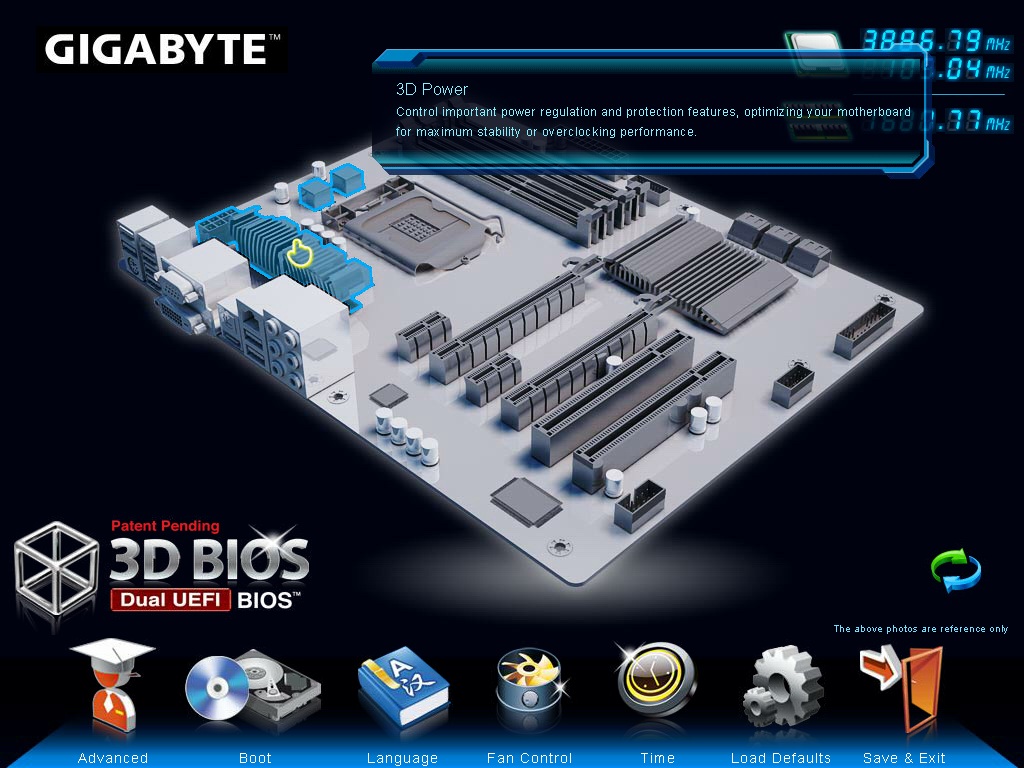

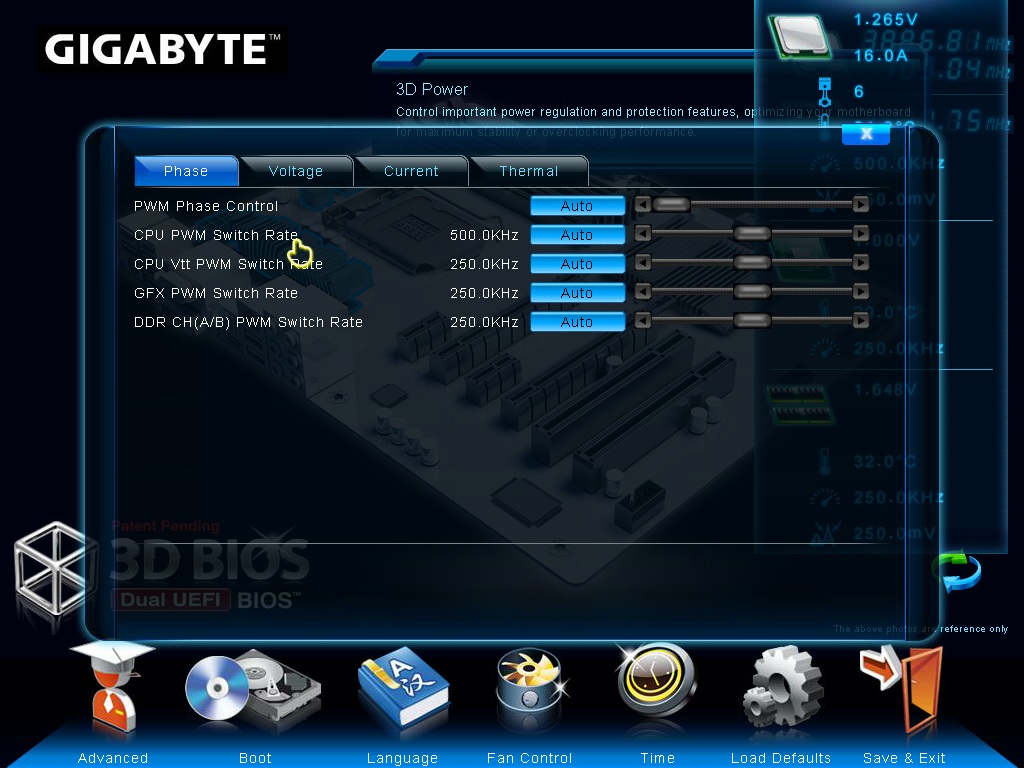

Odpowiednio gdy skierujemy kursor na sekcje zasilania płyty, będziemy mogli ustawić parametry jej pracy (napięcia itp).

Zaawansowany BIOS został podzielony na sześć najważniejszych części:

Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI, M.I.T.

M.I.T – menu, w którym dostosujemy prędkość ustawienia szyny procesora, napięcia, prace pamięci RAM oraz sprawdzimy napięcia i temperatury. Dostosujemy tutaj także prędkość wentylatorów, które zostały podpięte pod płytę główną.

Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI, System

System – w tej części BIOSu ustawimy datę i godzinę, możemy także zmienić domyślny jeżyk w UEFI.

Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI, BIOS Features

Bios Features – w tej zakładce zmienimy kolejność urządzeń, z których ma być bootowany system Windows, a także ustawimy, która karta graficzna będzie tą podstawową.

Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI, peripherals

Peripherals – za pomocą tego menu można skonfigurować wszystkie urządzenia peryferyjne, takie jak złącza SATA, USB, zintegrowaną kartę dźwiękową, kartę sieciową itp.

Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI, power managment

Power Management – tutaj dostosujemy funkcje oszczędzania energii.

Gigabyte Z77X-UD5H-WB WIFI, BIOS UEFI,

Save & Exit – w tym pod menu zapisujemy ustawienia, przywracamy je oraz wyjdziemy z BIOSu.

Dla zintegrowanej grafiki Intela możemy przypisać od 32 do aż 1024 MB pamięci. (Standardowo 64MB)
