Recenzja



Overclocking

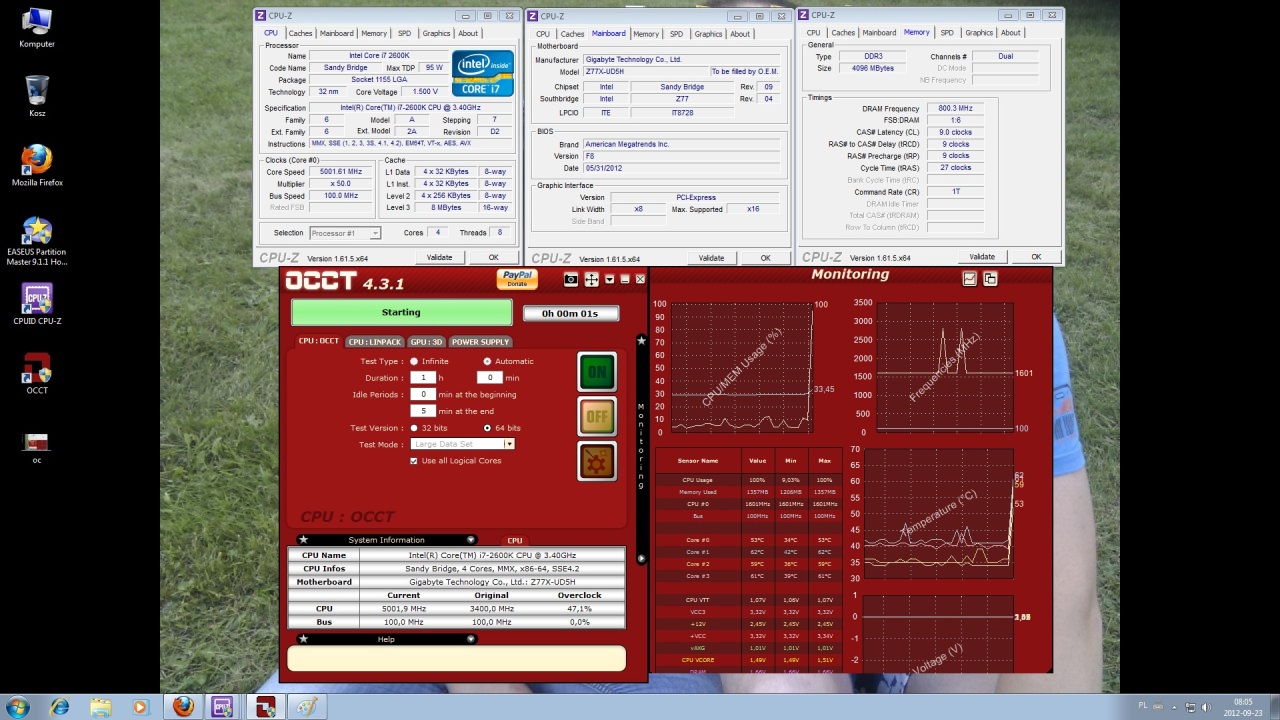

Overclocking Gigabyte Z77X-UD5H-WB WIFI, overclocking Intel I7 2600k 5000Mhz

Chipset Intel Z77 pozwala na podkręcanie procesora I72600k za pomocą mnożnika. Po zwiększeniu mnożnika CPU na 50 i podniesieniu napięcia do 1,51V, procesor wstał z zegarem 5000MHz i jego stabilność była aż na tyle duża, abym mógł zrobić zrzut ekranu, ponieważ Windows się załadował, ale nie był w pełni stabilny. Każde większe obciążenie skutkowało nagłym ” niebieskim ekranem śmierci”.

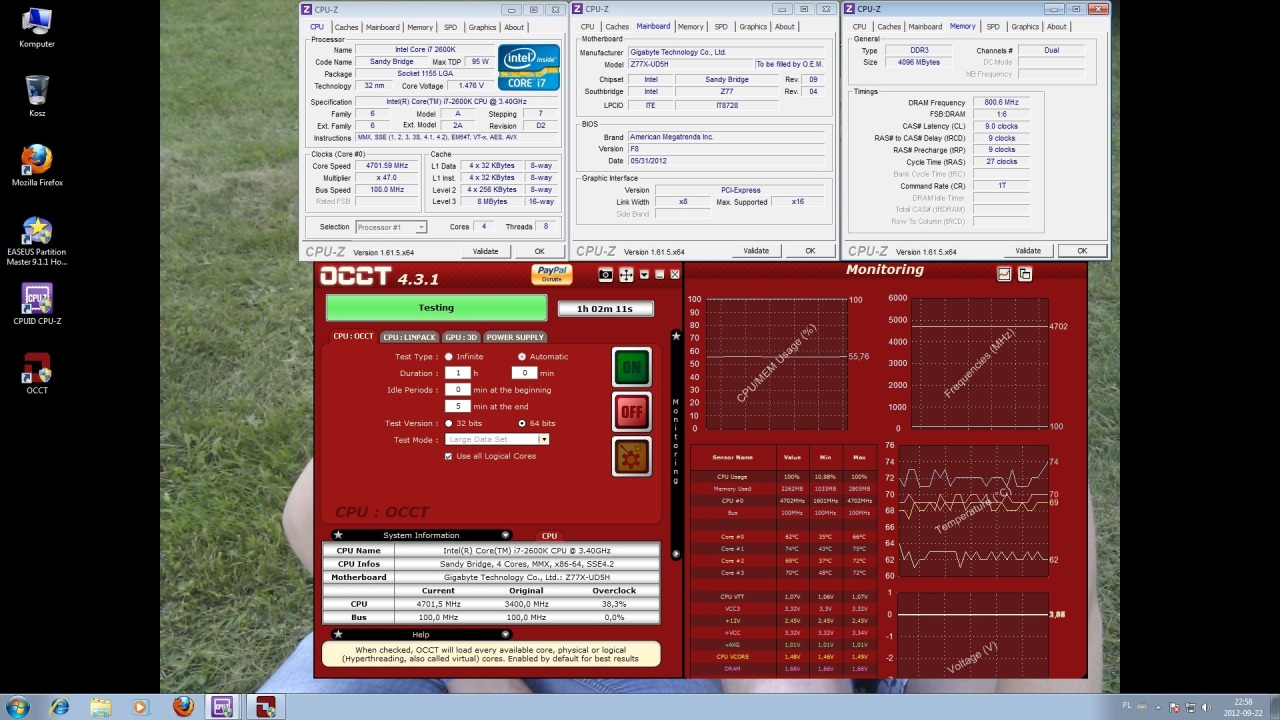

Overclocking Gigabyte Z77X-UD5H-WB WIFI, oVerclocking Intel I7 2600k

Zmniejszenie mnożnika do 47 poskutkowało zmniejszeniem zegara procesora do odpowiednio 4700MHz, przy napięciu 1,48V – było to maksymalne stabilne taktowanie jakie udało mi się uzyskać. Na poprzedniej płycie Gigabyte osiągnąłem identyczny wynik, to znaczy, że maksymalne możliwości OC mojego CPU to właśnie 4700MHz. Płyta Gigabyte Z77X-UD5H-WB WIFI posiada 12-fazową sekcję zasilania – uzyskany wynik 4700MHz jest naprawdę bardzo dobrym osiągnięciem. Mam podstawy do sądzenia, że z jakimś „selektem”, z łatwością osiągniemy na niej wynik rzędu 5-5.2GHz.

Overclocking Gigabyte Z77X-UD5H-WB WIFI, oVerclocking Intel I7 2600k

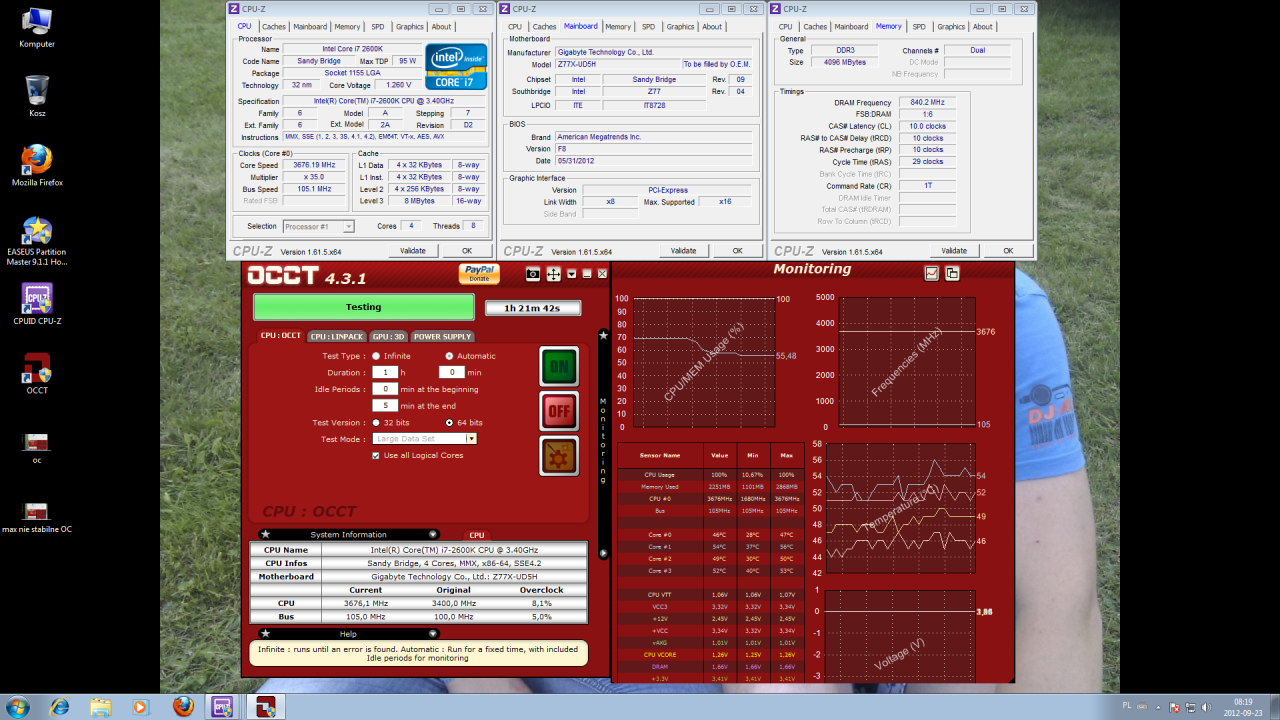

Dodatkowo postanowiłem sprawdzić przy jakim maksymalnym BCLK płyta Gigabyte Z77X-UD5H-WB WIFI będzie w stanie normalnie funkcjonować. Standardowe ustawienie szyny BCLK wynosi 100.00Mhz, co pomnożone przez mnożnik procesora daje nam nominalną wartość 3400MHz z jaką działa procesor I72600k. Płyta główna potrafi wstać z BCLK na poziomie 105,05MHz, co daje 3576,10MHz. Uzyskana wartość jest znakomita, ponieważ wiele płyt głównych nie potrafi przekroczyć progu 103MHz. Jako, że I7 2600K posiada technologie „TURBO” wartość ta rośnie do 3676,10MHz podczas obciążenia wszystkich rdzeni procesora. Wysoka wartość BCLK przyda się przy ekstremalnym overclockingu, gdzie dla liczy się każdy MHz.
